Jaka głębokość szafy krosowniczej jest Ci faktycznie potrzebna? Wymagany rozmiar szafy krosowniczej lub serwerowej zależy od urządzeń sieciowych, które chcesz w niej umieścić. W naszym sklepie podane wymiary to wymiary zewnętrzne szaf. W tym artykule pokazujemy, ile miejsca wewnątrz szafy masz do dyspozycji, korzystając z rysunków.
Różne wymiary zewnętrzne

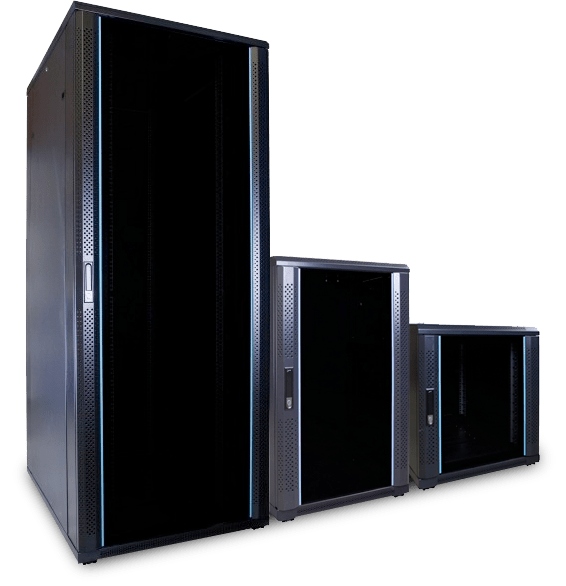

Szafy ścienne i serwerowe są dostępne w różnych rozmiarach. Szafa ścienna ma głębokość 450 lub 600 mm. Wolnostojąca szafa serwerowa ma głębokość 600, 800, 1000 lub 1200 mm.
Jakiej głębokości szafy krosowej potrzebujesz?
Aby określić potrzebną głębokość szafy, najpierw zmierz głębokość najgłębszego urządzenia sieciowego, które będzie umieszczone w szafie serwerowej. Dodaj do tej głębokości około 5–10 centymetrów. Musisz zarezerwować tę dodatkową przestrzeń na kable i cyrkulację powietrza. Po wykonaniu tych obliczeń będziesz znać potrzebną głębokość szafy.
Wewnątrz szafy ściennej lub serwerowej znajdują się cztery pionowe profile montażowe, po jednym w każdym rogu. Do nich mocuje się urządzenia sieciowe. Położenie profili montażowych w głębi szafy jest regulowane. Jest to przydatne, na przykład, gdy chcesz zamontować ciężkie urządzenie nie tylko z przodu, ale również z tyłu. Możesz również dostosować odstępy do szyn teleskopowych serwera. Umieszczając pionowe profile blisko siebie lub dalej od siebie, uzyskasz idealnie dopasowany odstęp.
Standardowa szerokość 19 cali
Rama montażowa szaf serwerowych i wiszących ma standardową szerokość 19 cali, czyli 48,26 cm. Ponieważ 19 cali to standardowa szerokość dla urządzeń sieciowych, urządzenia 19-calowe zawsze idealnie zmieszczą się w szafie serwerowej 19-calowej.

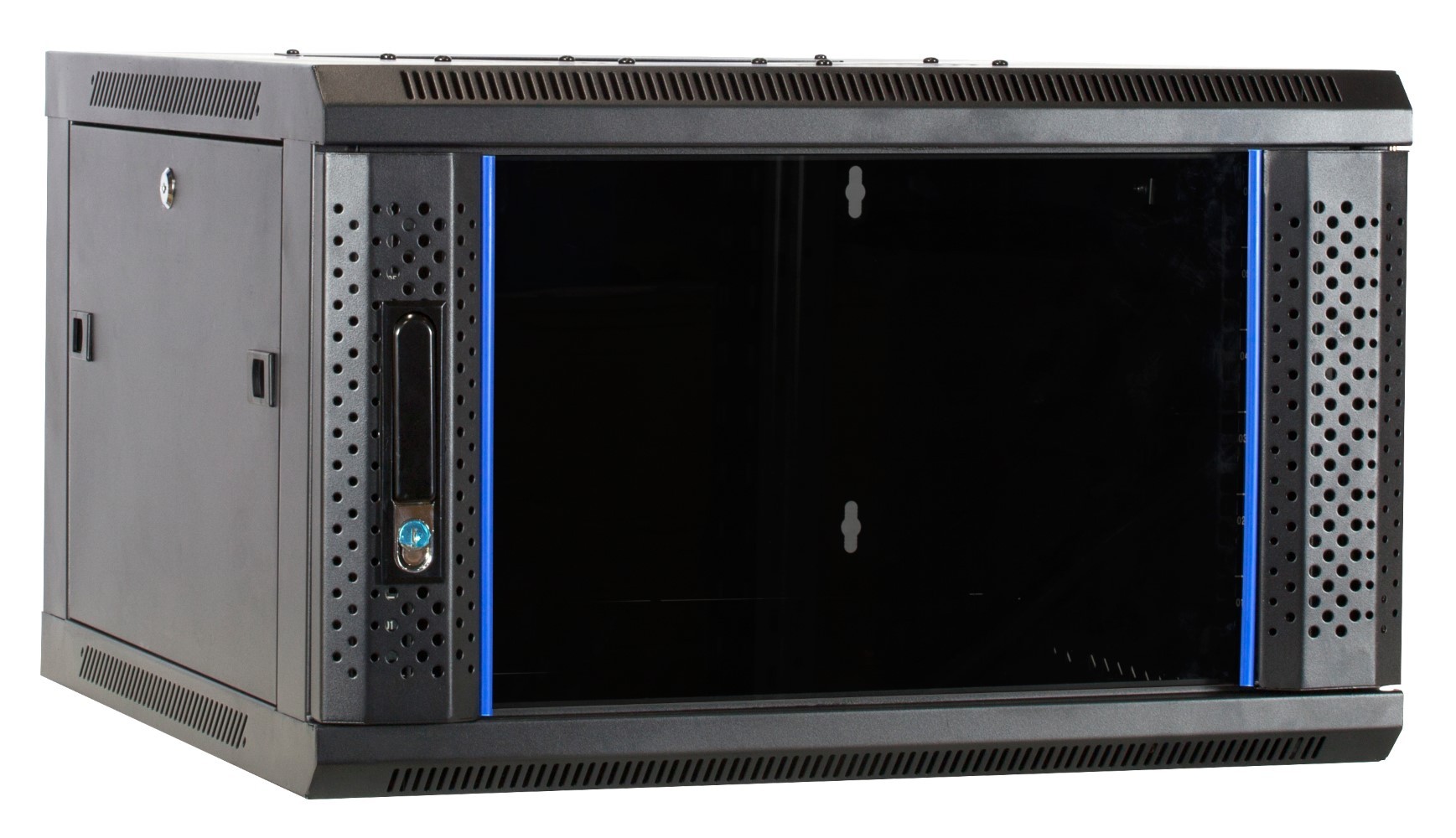

Szafki ścienne
Na poniższych ilustracjach wskazujemy maksymalną głębokość montażu szafki. Rysunki po lewej stronie przedstawiają profile montażowe w standardowym rozstawie. Rysunek po prawej stronie przedstawia maksymalny odstęp między profilami i całkowite wymiary wewnętrzne. Kliknij przycisk pod rysunkiem, aby wyświetlić odpowiednią szafkę wiszącą w naszym sklepie.
Szafka ścienna o głębokości 450 mm:
 |

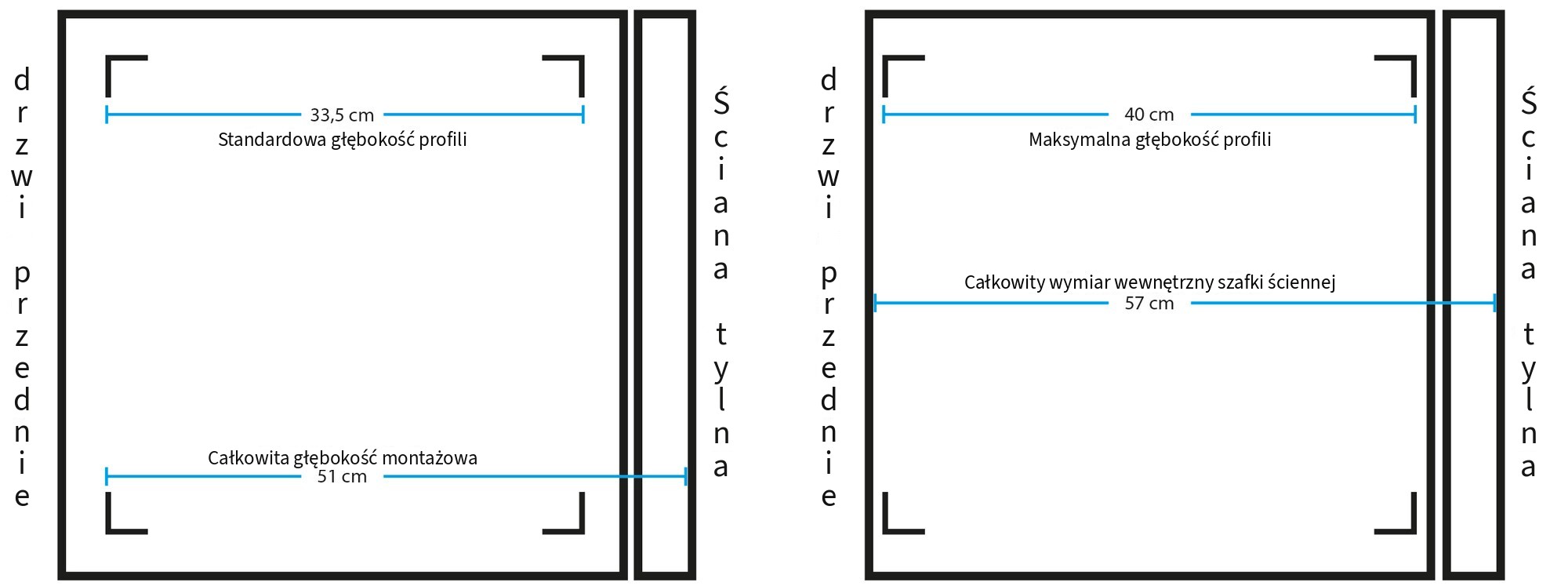

Szafka ścienna o głębokości 600 mm, uchylna:
 |

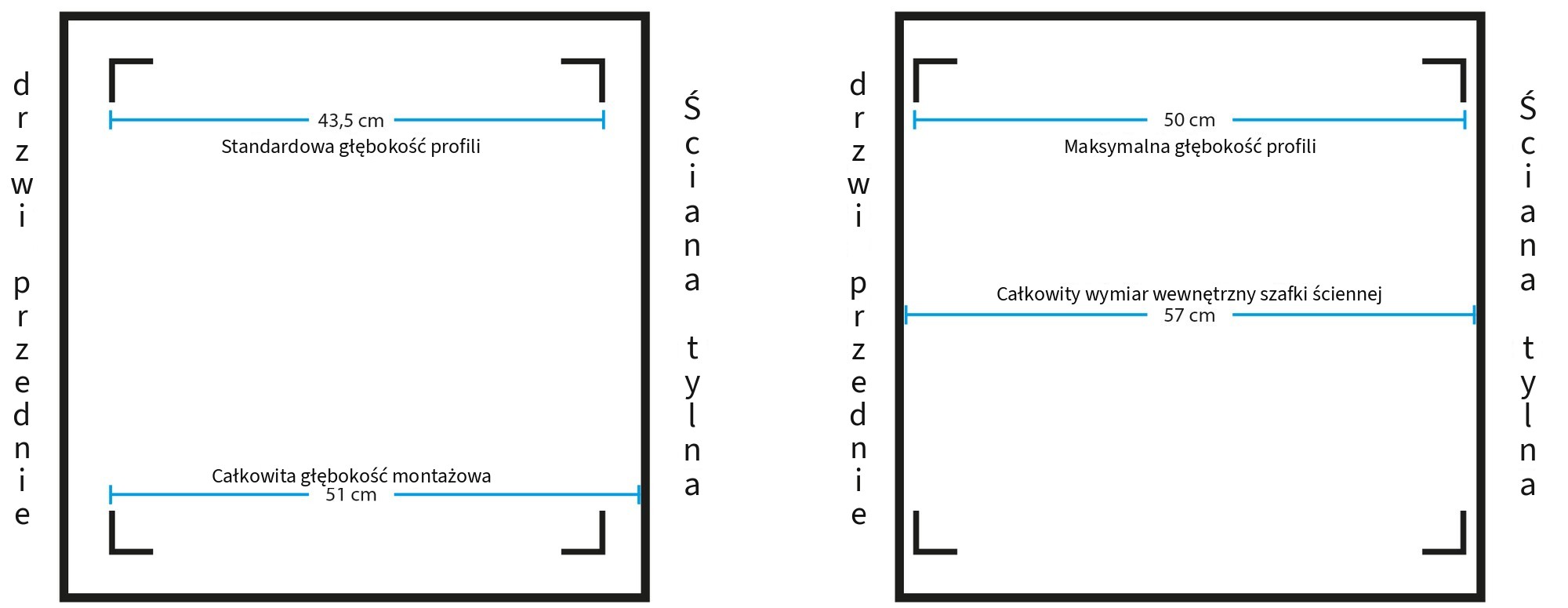

Szafka ścienna o głębokości 600 mm, pełna głębokość zabudowy:
 |
Płytka szafka krosownicza
Czy szafka ścienna o głębokości 450 lub 600 mm jest zbyt duża? Potrzebujesz płaskiej i płytkiej szafy? Wybierz szafkę płaską. Ponieważ urządzenia sieciowe są montowane w tej 19-calowej szafie, jest to płytka szafka krosownicza, która – w zależności od wersji – odstaje od ściany zaledwie od 14 do 25 cm. Odpowiada to wysokości od 3U do 8U. Głębokość montażu szafki płaskiej o wysokości 5U, 6U i 8U wynosi 570 mm.
Szafy serwerowe stojące

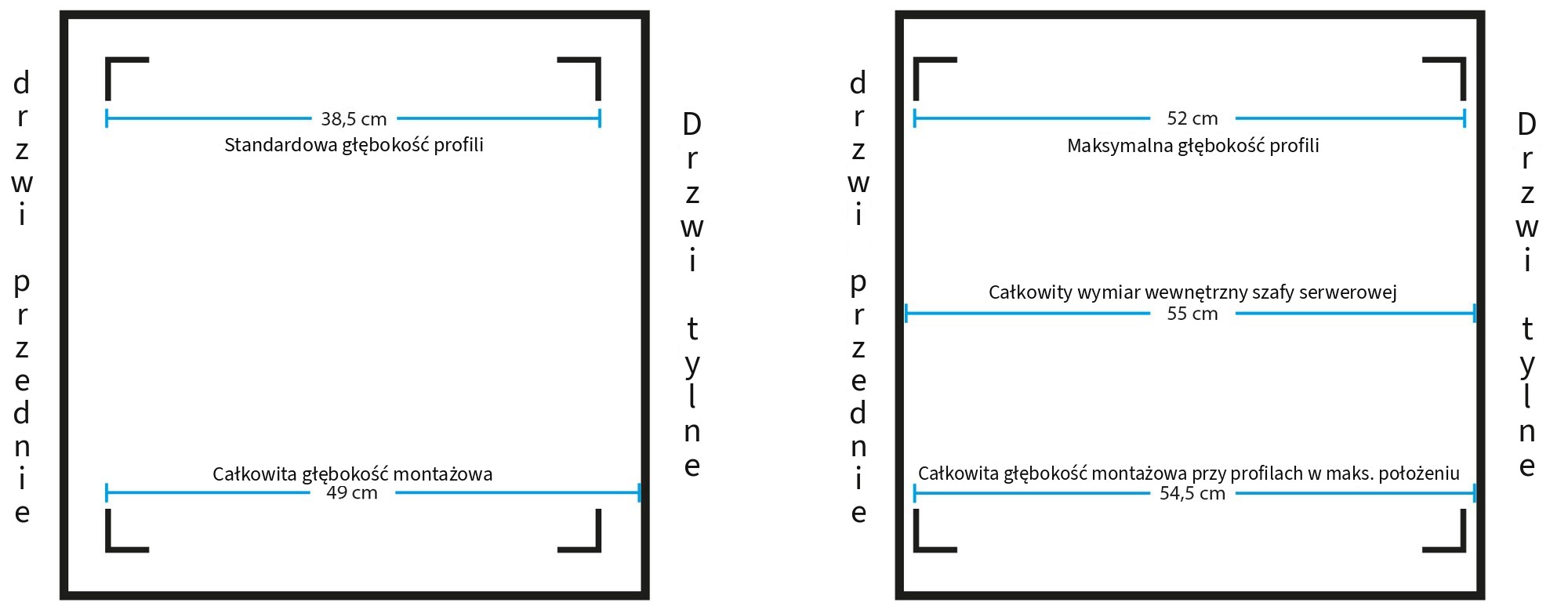

Szafa serwerowa stojąca o szerokości 600 mm i głębokości 600 mm:
 |

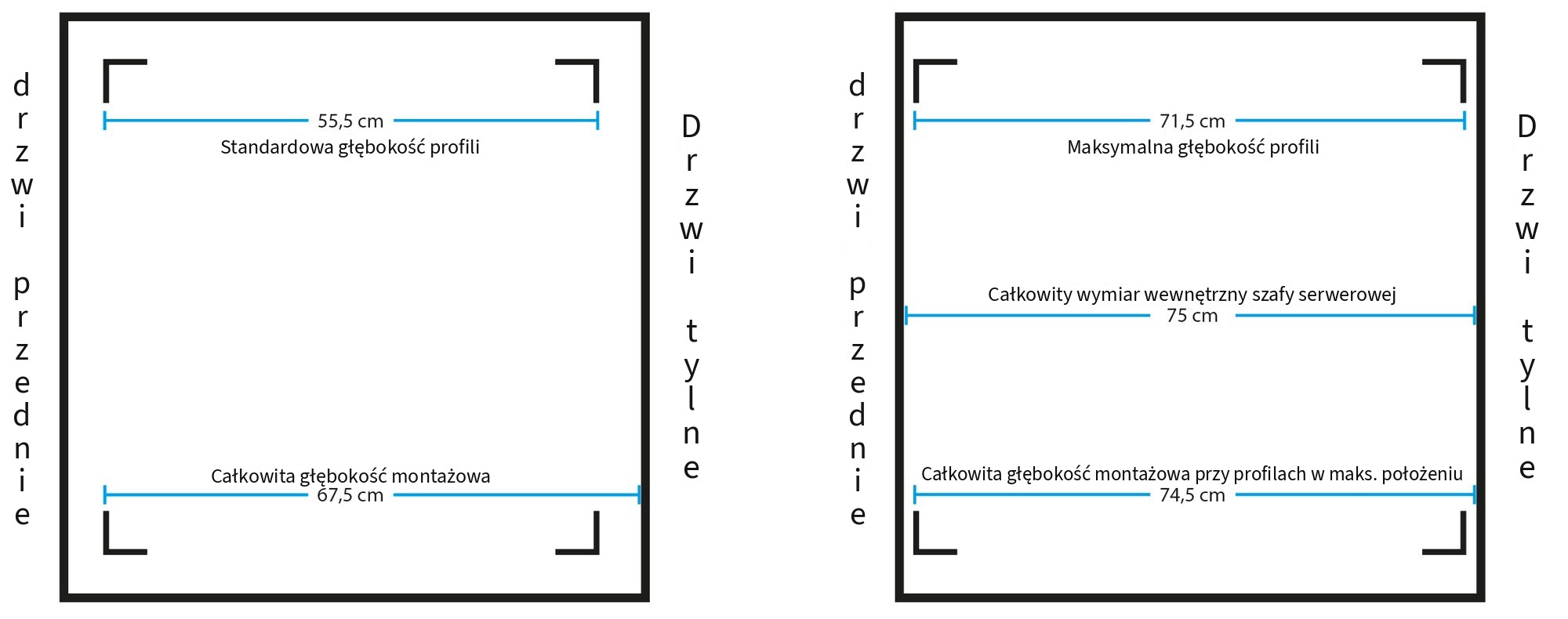

Szafa serwerowa stojąca o szerokości 600 mm i głębokości 800 mm:
 |

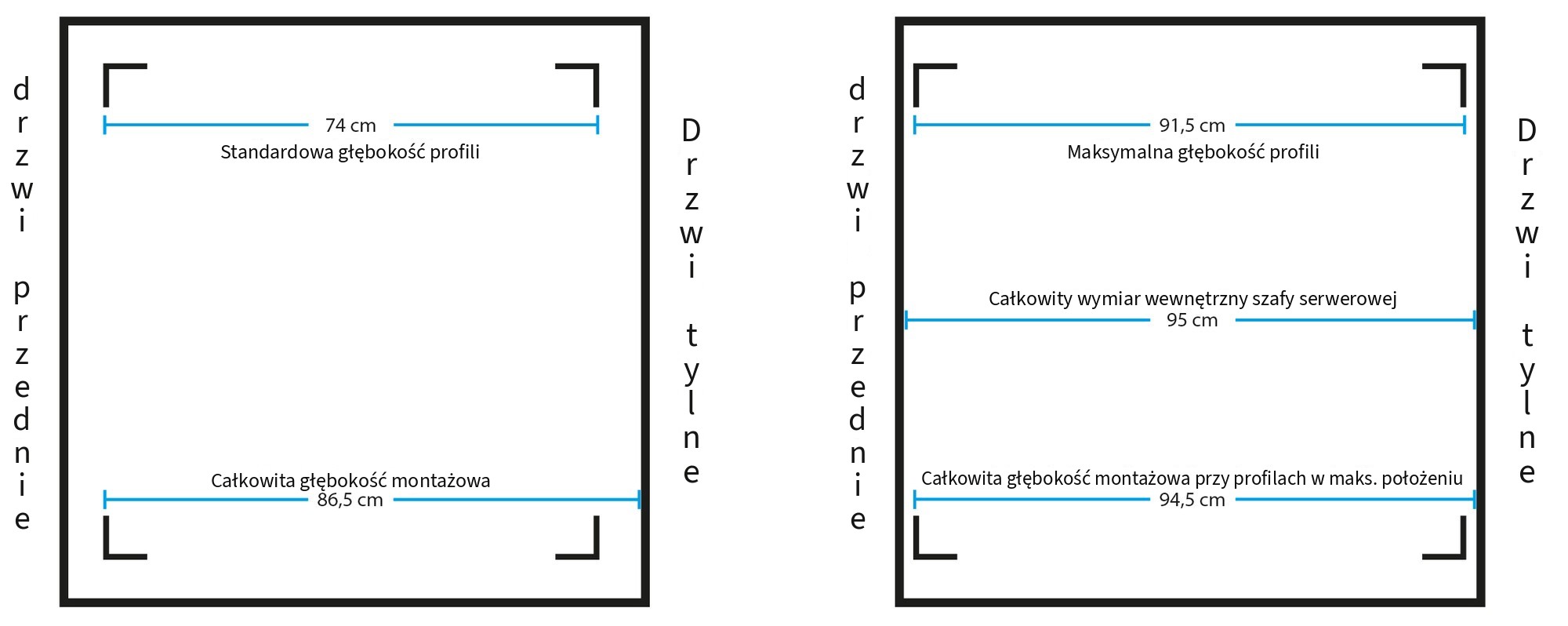

Szafa serwerowa stojąca o szerokości 600 mm i głębokości 1000 mm:
 |

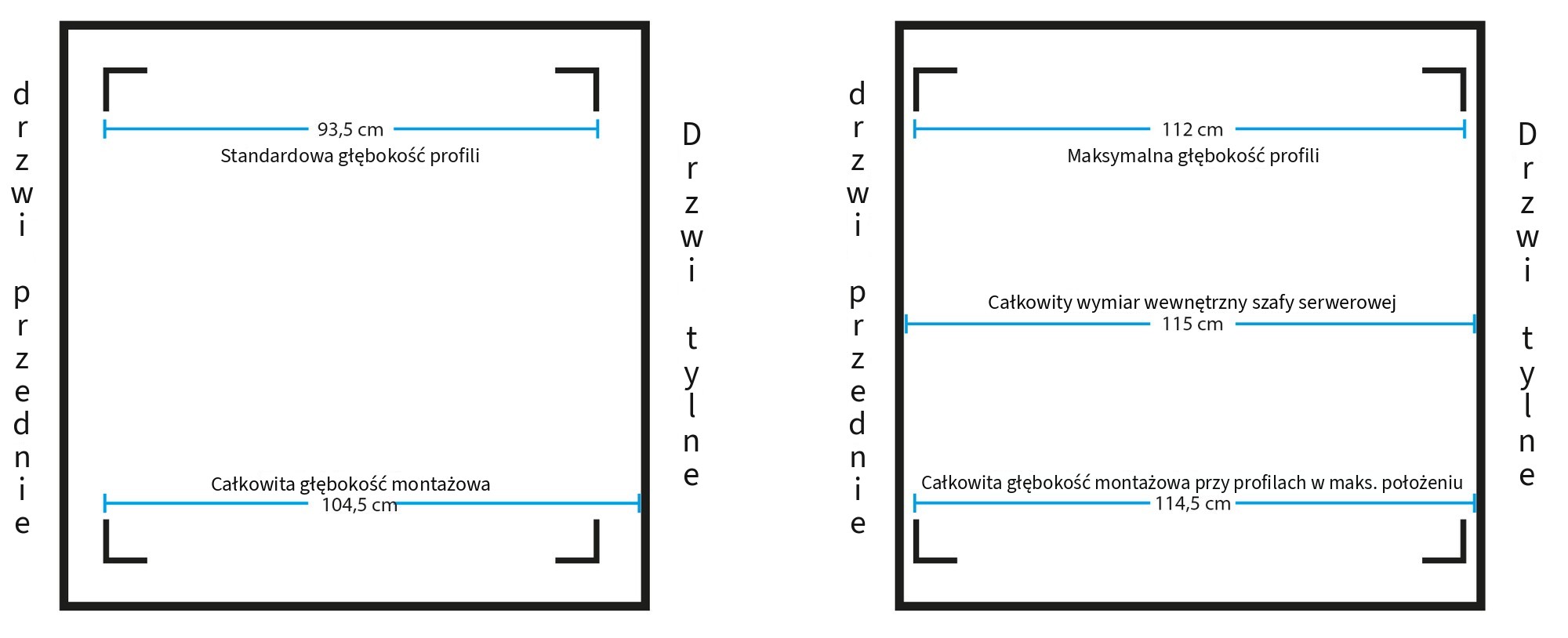

Szafa serwerowa stojąca o szerokości 600 mm i głębokości 1200 mm:
 |

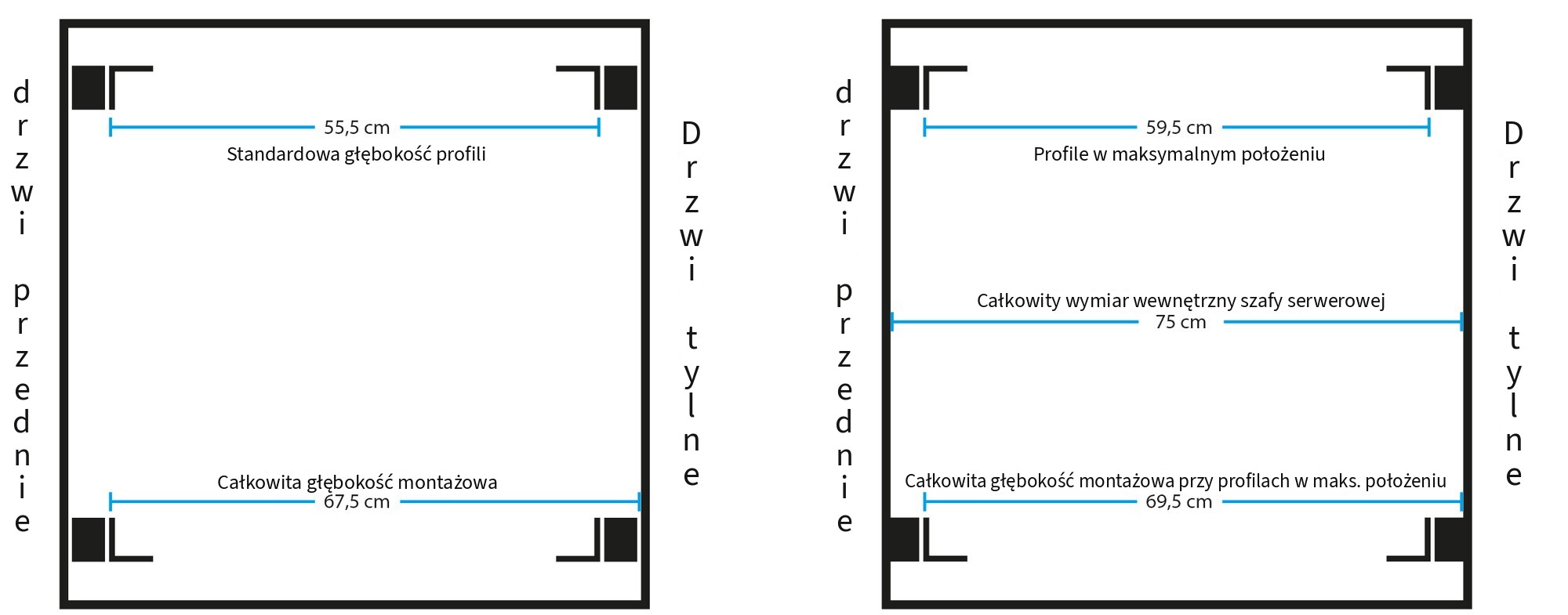

Szafa serwerowa stojąca o szerokości 800 mm i głębokości 800 mm:
 |

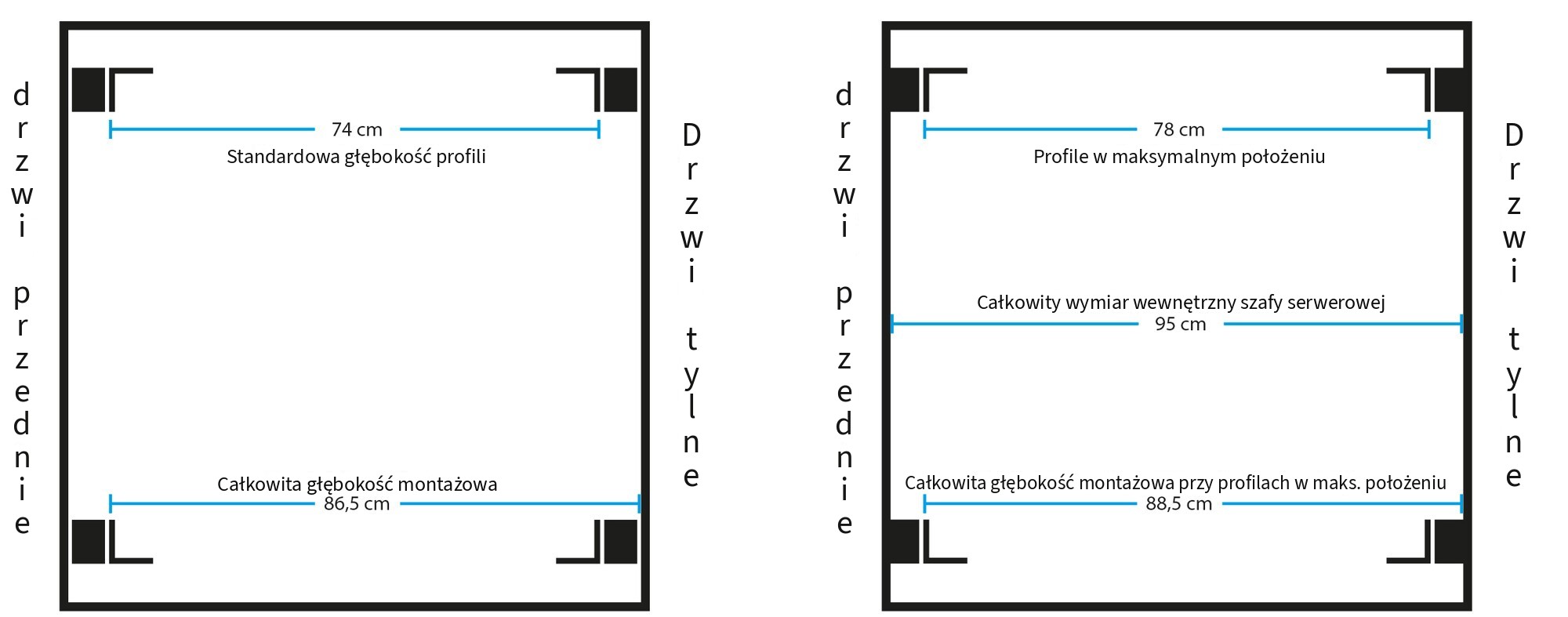

Szafa serwerowa stojąca o szerokości 800 mm i głębokości 1000 mm:
 |

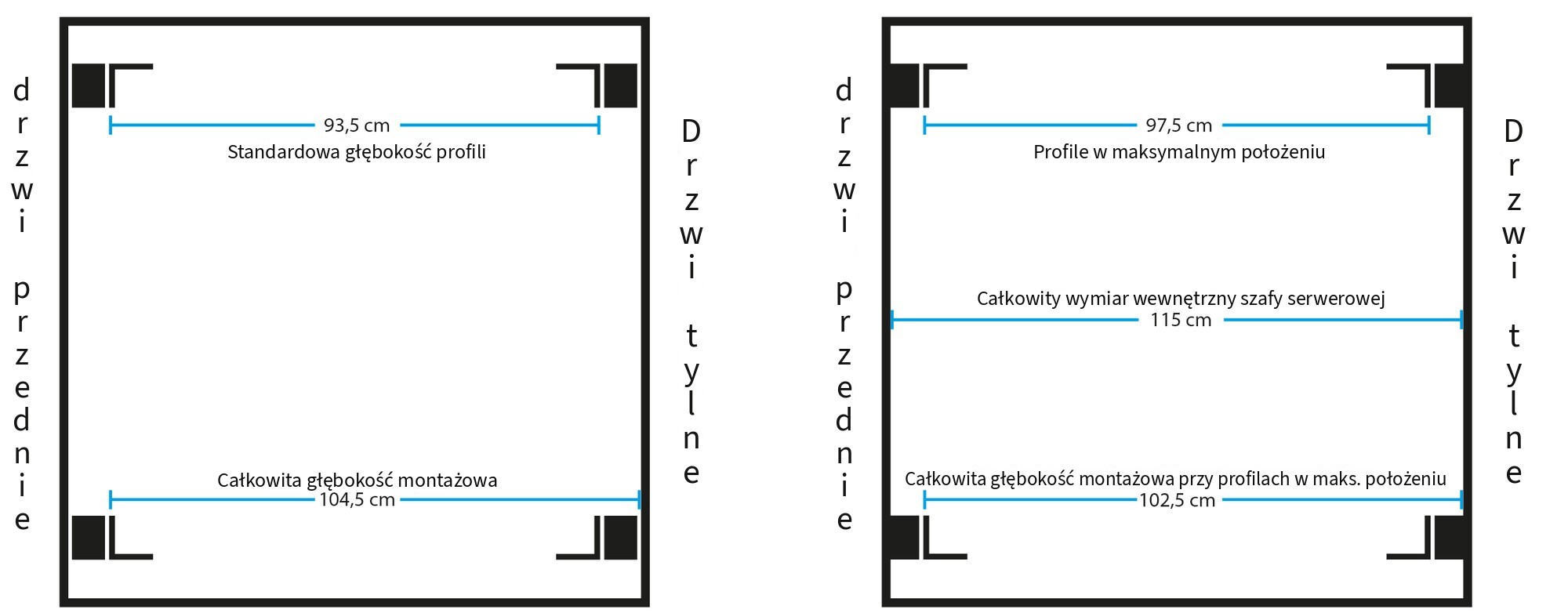

Szafa serwerowa stojąca o szerokości 800 mm i głębokości 1200 mm:
|
