Aby uzyskać połączenie internetowe, konieczne jest podłączenie kabla sieciowego do złącza lub gniazdka ściennego. Wewnątrz kabla przewody mają kolorową izolację. Kolory wskazują kolejność podłączania par przewodów. Ale jaka jest prawidłowa kolejność?
Standardowa konfiguracja kabla sieciowego
Głównym powodem stosowania kodowania kolorami kabli sieciowych jest zapobieganie pomyłkom i zapewnienie prawidłowego podłączenia kabla sieciowego. Jest to niezbędne dla prawidłowego funkcjonowania sieci i optymalnego przesyłu danych.
Okablowanie UTP składa się z 8 przewodów, z których każdy ma inny kolor. Kolory są zawsze takie same. Ułatwia to prawidłowe podłączenie kabla sieciowego.
Kod koloru A lub B

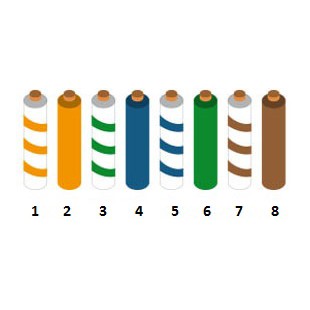

Istnieją dwa różne kody kolorów kabli sieciowych: EIA/TIA-568A, czyli standard A, oraz EIA/TIA-568B, czyli standard B. W Europie powszechnie stosuje się kod kolorów standardu B (568B). Dlatego przewody podłącza się do złącza RJ45 lub gniazdka ściennego zgodnie z kodem kolorów standardu B. Sekwencja kolorów jest następująca:
1. Biało-pomarańczowy
2. Pomarańczowy
3. Biało-zielony
4. Niebieski
5. Biało-niebieski
6. Zielony
7. Biało-brązowy
8. Brązowy
Kod kolorów złączy RJ45
Podłączając kabel sieciowy do gniazdka ścienne należy również przestrzegać kolejności kolorów zgodnej ze standardem B. Należy jednak zwrócić szczególną uwagę na numerację podaną na gnieździe ściennym. W przypadku puszek podtynkowych z naszej oferty kolejność połączeń to 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.

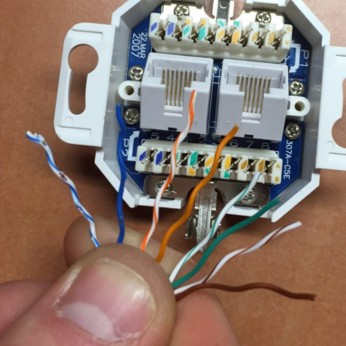

Jak widać, pary przewodów na poniższym zdjęciu muszą być ułożone w innej kolejności. Schemat na gnieździe ściennym zawsze określa kolejność przewodów:
- Biało-niebieski (5)
- Niebieski (4)
- Biało-pomarańczowy (1)
- Pomarańczowy (2)
- Biało-zielony (3)
- Zielony (6)
- Biało-brązowy (7)
- Brązowy (8)
Jaka jest sekwencja kolorów na kablu typu crossover?
W kablu typu crossover standard B (568B) jest używany po jednej stronie, a standard A (568A) po drugiej. Kolejność kolorów według standardu A jest następująca:
- Biało-zielony (3)
- Zielony (6)
- Biało-pomarańczowy (1)
- Niebieski (4)
- Biało-niebieski (5)
- Pomarańczowy (2)
- Biało-brązowy (7)
- Brązowy(8)
