Złącza Keystone są niezwykle przydatne do wyposażenia panelu krosowego w potrzebne złącza. Dzięki temu nie jesteś zależny od panelu krosowego, który ma na przykład tylko złącza Cat5e RJ45.
Keystone'y są niezwykle przydatne do wyposażenia panel krosowy Keystone w potrzebne złącza. Dzięki temu nie jesteś zależny od panelu krosowego, który ma na przykład tylko złącza Cat5e RJ45.
Sekwencja kolorów modułów keystone
Złącza Keystone są dostępne w różnych wariantach. Złącza Keystone można używać do zakańczania różnych typów okablowania danych. Kabel jest podłączony do tzw. listwy LSA z tyłu lub wewnątrz złącza Keystone. Osiem żył kabla jest mocowanych w ośmiu punktach połączeń za pomocą narzędzia Szczypce LSA . Listwy LSA zawsze charakteryzują się sekwencją kolorów A i B. Jednak w przypadku różnych złącz Keystone może to czasami powodować zamieszanie. Sekwencja kolorów może się różnić w zależności od złącza Keystone lub nie jest do końca jasne, które punkty połączeń odpowiadają danemu kolorowi.
Krok 1 – Użyj sztywnego kabla
Jeśli zdecydujesz się na użycie kamienie węgielne , ważne jest, aby użyć kabla ze sztywnym rdzeniem (kabel sztywny). Kable z elastycznym rdzeniem (kabel giętki) nie mogą być podłączane do listew LSA. Dzieje się tak, ponieważ wszystkie luźne, bardzo cienkie przewody miedziane w parach przewodów elastycznego kabla nie mogą być prawidłowo podłączone za pomocą narzędzia LSA.
Krok 2 – Zastosuj standard B
Jak wspomniano wcześniej, keystone'y posiadają listwę LSA z dwiema sekwencjami kolorów, oznaczonymi literami A i B. W Europie standard B jest zawsze stosowany domyślnie. Dlatego montując sztywny kabel na keystone'ie, należy przestrzegać sekwencji kolorów oznaczonej literą B. Sekwencja ta może się jednak różnić w zależności od keystone'a, co często prowadzi do nieporozumień. Wprowadzając zmiany w istniejącej sieci, na przykład starannie kończąc kable na stanowisku pracy, należy sprawdzić skrzynkę zaciskową, aby zobaczyć, jaki kod kolorów został zastosowany.
Krok 3 – Podłącz pary przewodów do właściwych punktów połączeń
Dlatego na poniższych obrazkach wyjaśniamy, jaką sekwencję kolorów można zastosować dla każdego modułu keystone.

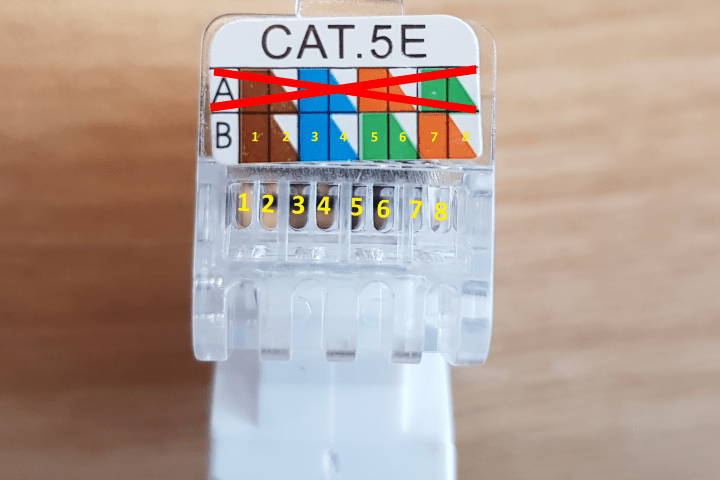

Złącze Keystone Cat5e UTP - Toolles (DS-KC-UTP5-TL)
 | 1: Brązowy 2: Biało-brązowy 3: Niebieski 4: Biało-niebieski 5: Zielony 6: Biało-zielony 7: Pomarańczowy 8: Biało-pomarańczowy |

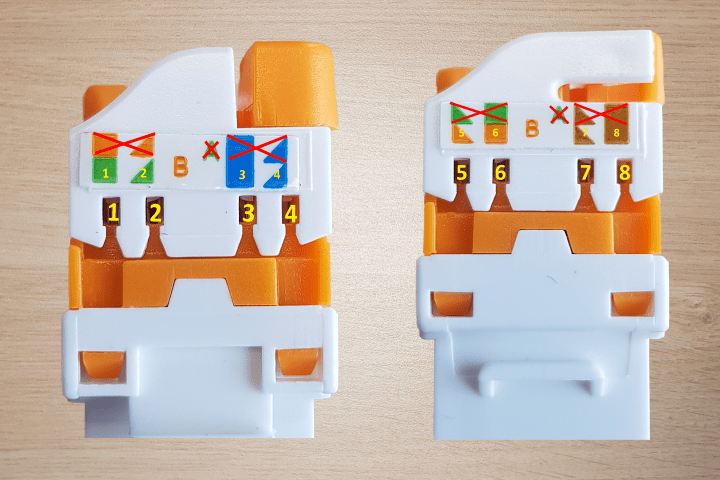

Złącze Keystone CAT6 UTP – skręcane bez użycia narzędzi (DS-KC-UTP6-TL-T)
Poniższa sekwencja kolorów dotyczy również następującego modułu keystone, oprócz DS-KC-UTP6-TL-T: DS-KC-UTP6A-TL-T.
 | Strona 1 1: Zielony 2: Biało-zielony 3: Niebieski 4: Biało-niebieski Strona 2 5: Biało-pomarańczowy 6: Pomarańczowy 7: Biało-brązowy 8: Brązowy |

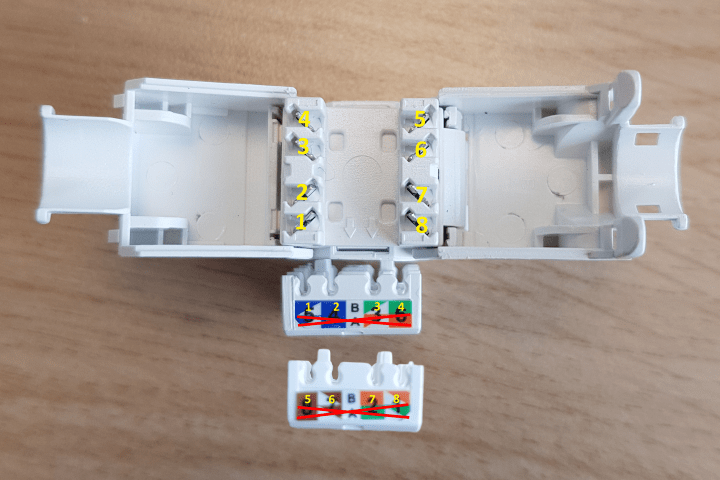

Złącze Keystone UTP Cat6a (DS-KC-UTP6A-RJ45)
Poniższa sekwencja kolorów dotyczy nie tylko modułu DS-KC-UTP6A-RJ45, ale także następującego modułu keystone: DS-KC-STP6A-TL.
 | 1: Biało-niebieski 2: Niebieski 3: Biało-zielony 4: Zielony 5: Brązowy 6: Biało-brązowy 7: Pomarańczowy 8: Biało-pomarańczowy |

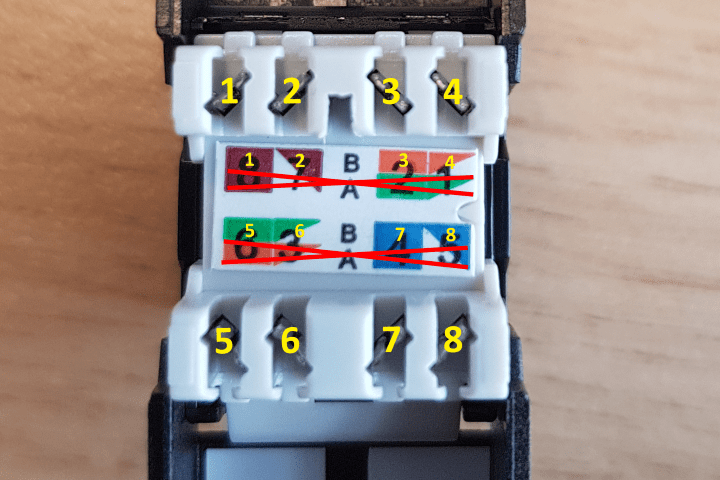

Złącze Keystone CAT6a UTP – beznarzędziowe (DS-KC-UTP6A-TL)
Poniższa sekwencja kolorów dotyczy następującego modułu keystone, oprócz DS-KC-UTP6A-TL: DS-KC-UTP6A-LSA
 | 1: Brązowy 2: Biało-brązowy 3: Pomarańczowy 4: Biało-pomarańczowy 5: Zielony 6: Zielono-biały 7: Niebieski 8: Biało-niebieski |

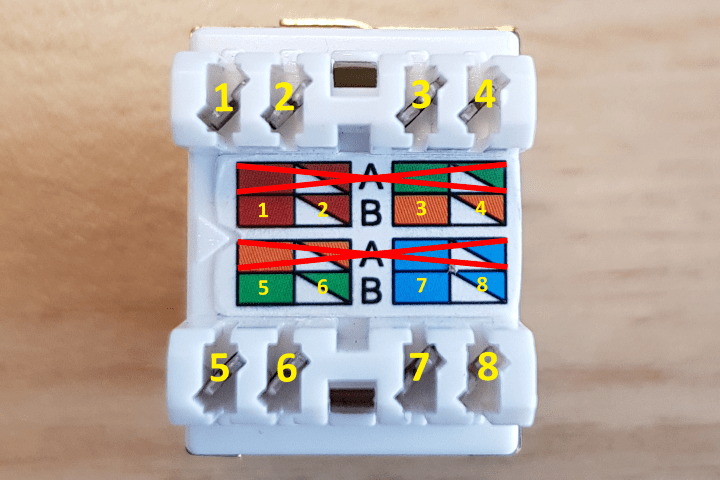

Złącze Keystone CAT6 STP - kątowe LSA (DS-KC-STP6-LSA-A)
Poniższa sekwencja kolorów dotyczy następujących modułów keystone, oprócz DS-KC-UTP6-LSA-A: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Brązowy 2: Biało-brązowy 3: Pomarańczowy 4: Biało-pomarańczowy 5: Zielony 6: Biało-zielony 7: Niebieski 8: Biało-niebieski |

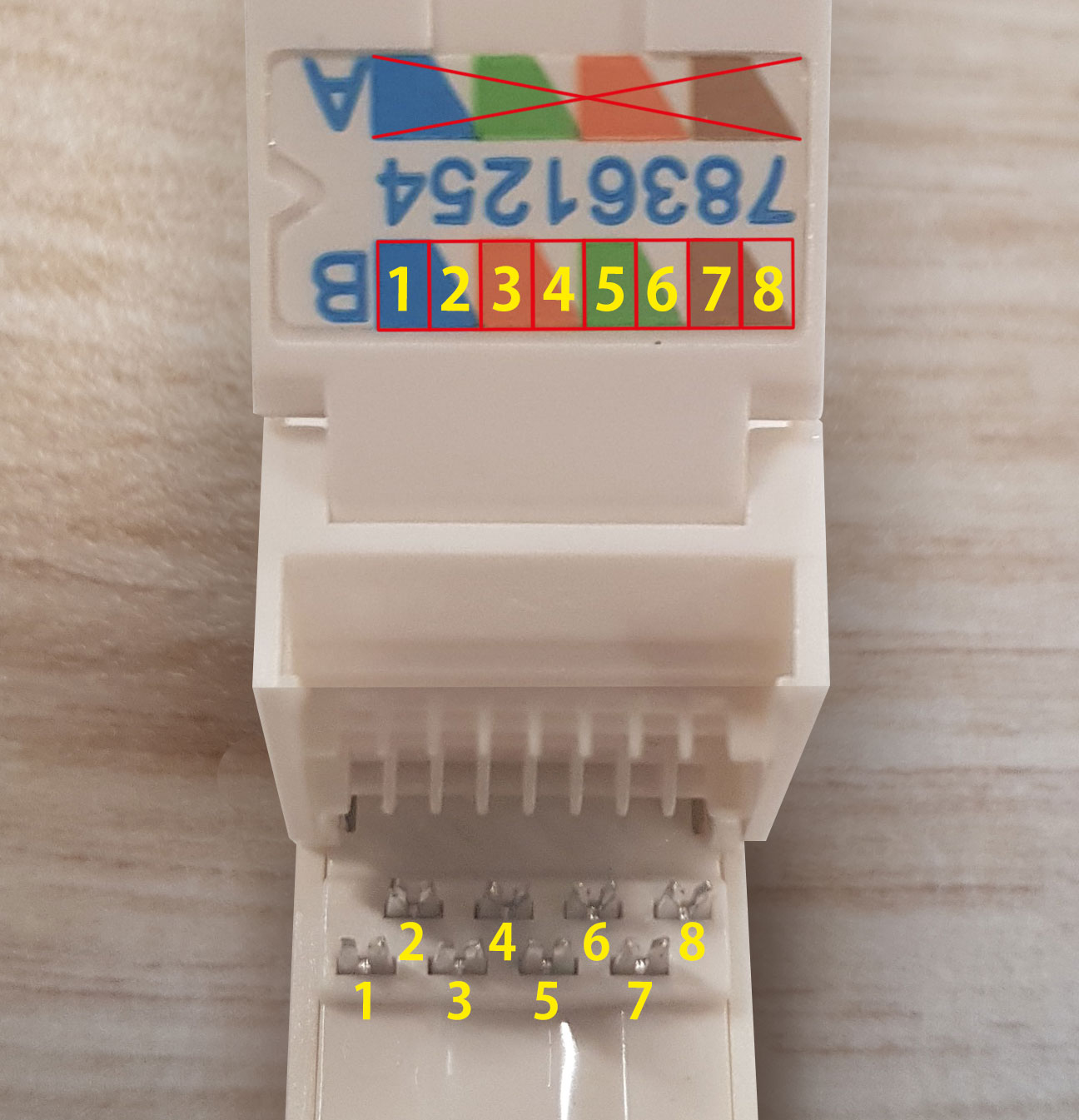

Złącze Keystone CAT6 UTP - Toolles (DS-KC-UTP6-TL)
 | 1: Niebieski 2: Biało-niebieski 3: Pomarańczowy 4: Biało-pomarańczowy 5: Zielony 6: Biało-zielony 7: Brązowy 8: Biało-brązowy |
Krok 4 – Następnie zabezpiecz pary przewodów za pomocą narzędzia uderzeniowego LSA (oprócz modułów keystone beznarzędziowych).
Czy jesteś pewien, że ustaliłeś prawidłową kolejność? Następnie zabezpiecz pary przewodów za pomocą narzędzia do wbijania. Pary przewodów są teraz zabezpieczone w punktach połączeń.
Po wykonaniu tej czynności moduł keystone jest gotowy do użycia.
