Poprowadź kable UTP od routera, przełącznika lub panelu krosowego do wszystkich pomieszczeń, w których chcesz mieć stabilny internet. Gniazdko ścienne ma listwę LSA, w której należy zakończyć kabel. Najlepiej użyć do tego sztywnego kabla. W tym artykule dowiesz się, jak krok po kroku zakończyć kabel sieciowy w gnieździe ściennym, aby zbudować stabilną sieć. Poniższe kroki dotyczą wszystkich rodzajów kabli sieciowych, tj. kabli UTP i (S)FTP.

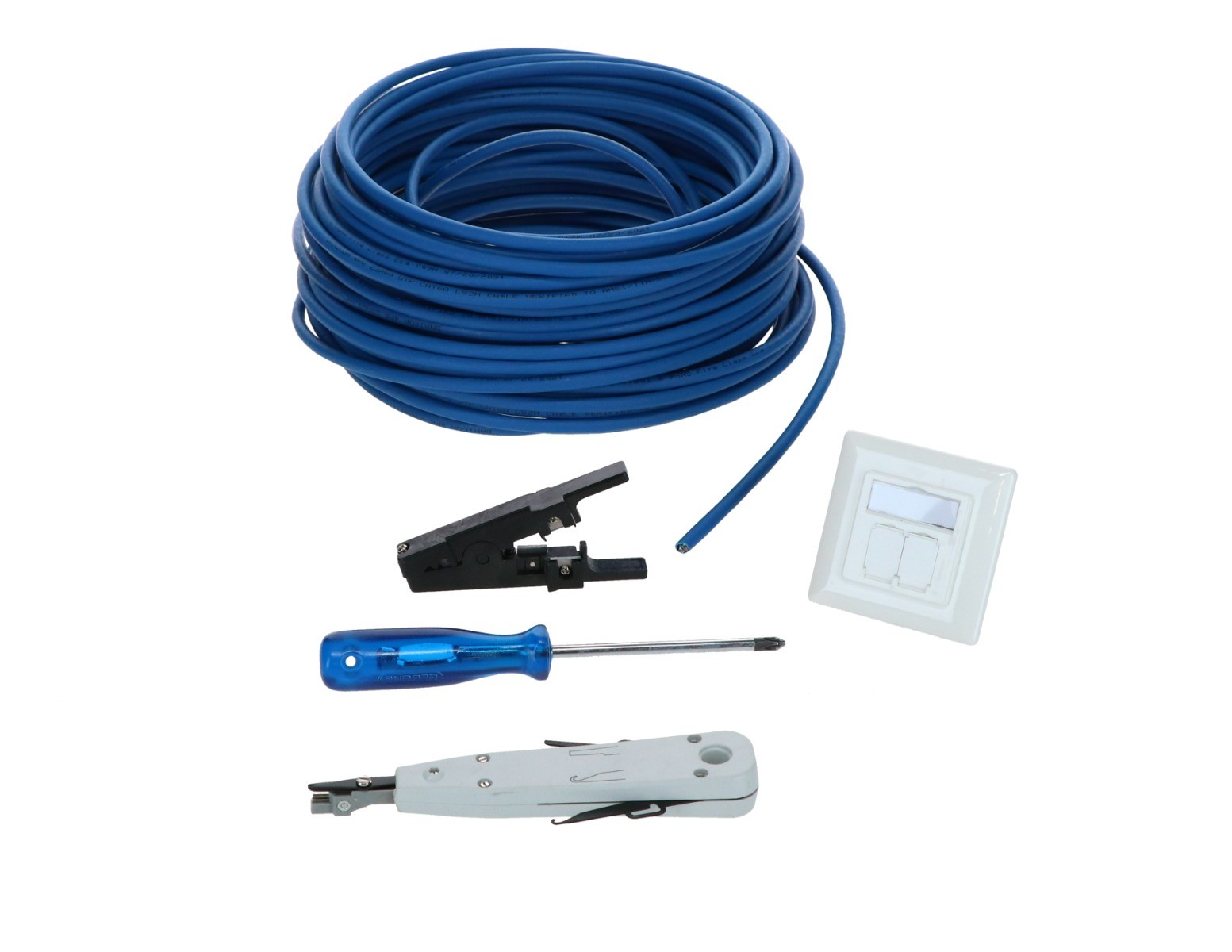

Potrzebujesz tego
Przed podłączeniem kabla UTP do gniazdka ściennego upewnij się, że masz wszystkie wymienione poniżej materiały.
- Kabel Danicom Cat5, 6, 6a lub 7 na szpuli, 100% miedziany - sztywny UTP lub FTP.
- jedno lub więcej gniazdek Cat5, 6 lub 6a gniazdka ścienne . Upewnij się, że gniazdko ścienne ma tę samą kategorię (Cat5, 6 lub 6a) i ekranowanie (UTP lub (S)FTP) co kable UTP, które zamierzasz podłączyć. Jest to niezbędne dla silnego i stabilnego sygnału internetowego. Wybieraj kable ekranowane i gniazdka ścienne, jeśli kable biegną obok innych kabli instalacyjnych – na przykład kabla koncentrycznego (COAX). Kable ekranowane zapobiegają zakłóceniom sygnału.
- W przypadku kabla Cat7 na szpuli wystarczające jest gniazdko ścienne kategorii 6a.
- ściągacz izolacji z kabli
- Szczypce LSA (narzędzie uderzeniowe)
- mały śrubokręt

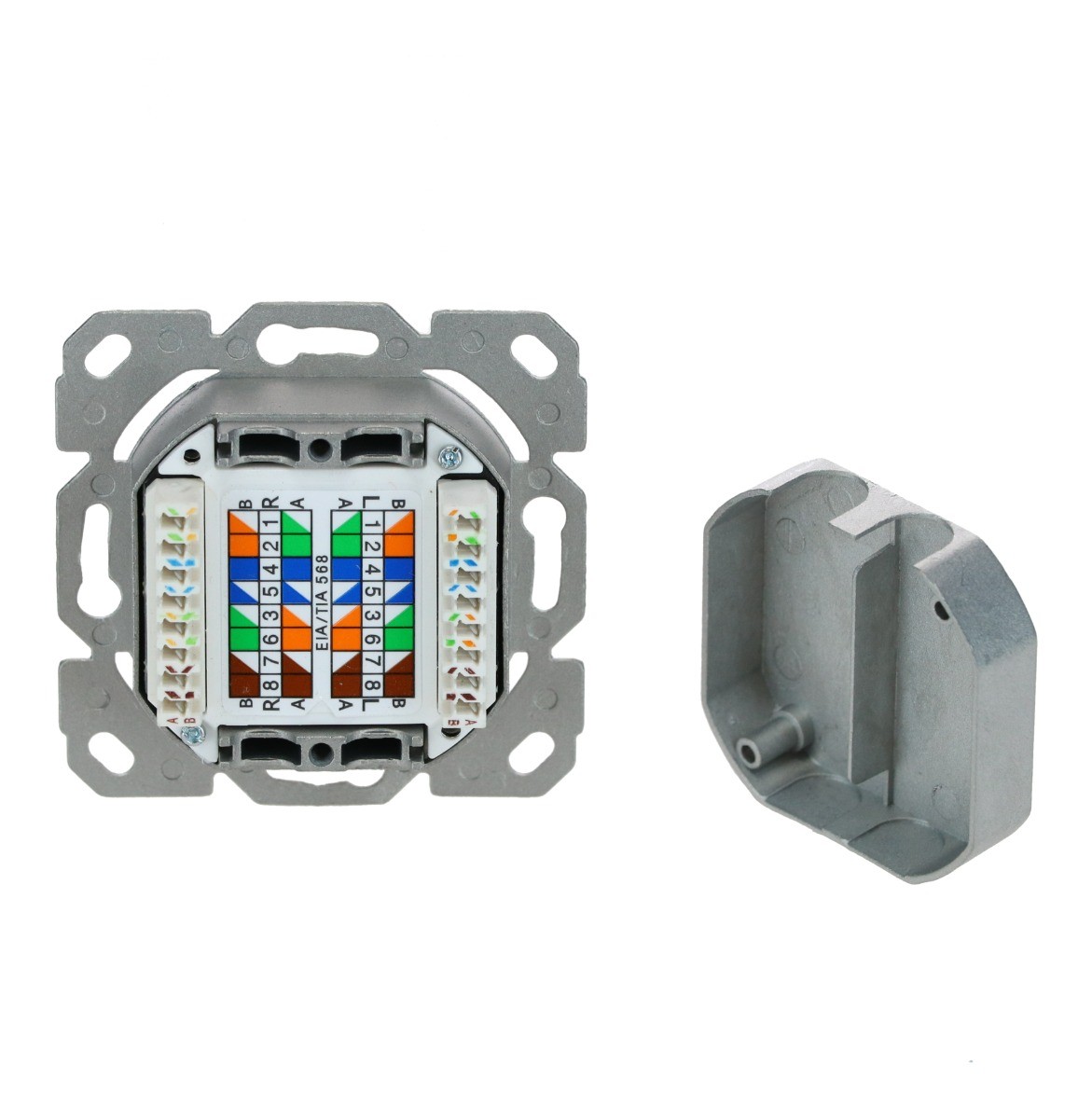

Krok 1: Odkręć gniazdko ścienne
Zdejmij osłonę z gniazdka ściennego.
Zobacz także nasze szczegółowe wyjaśnienie sekwencji kolorów.
Krok 2: Zdejmij izolację z kabla UTP za pomocą ściągacza izolacji
Weź ściągacz izolacji i zdejmij izolację z kabla(ów) na długości około 6 centymetrów. Usuń przezroczysty plastikowy krzyżyk, jeśli jest obecny.
Po wykonaniu tej czynności wyraźnie zobaczysz 4 pary przewodów.
1: biało-niebieski i niebieski
2: biało-pomarańczowy i pomarańczowy
3: biało-zielony i zielony
4: biało-brązowy i brązowy

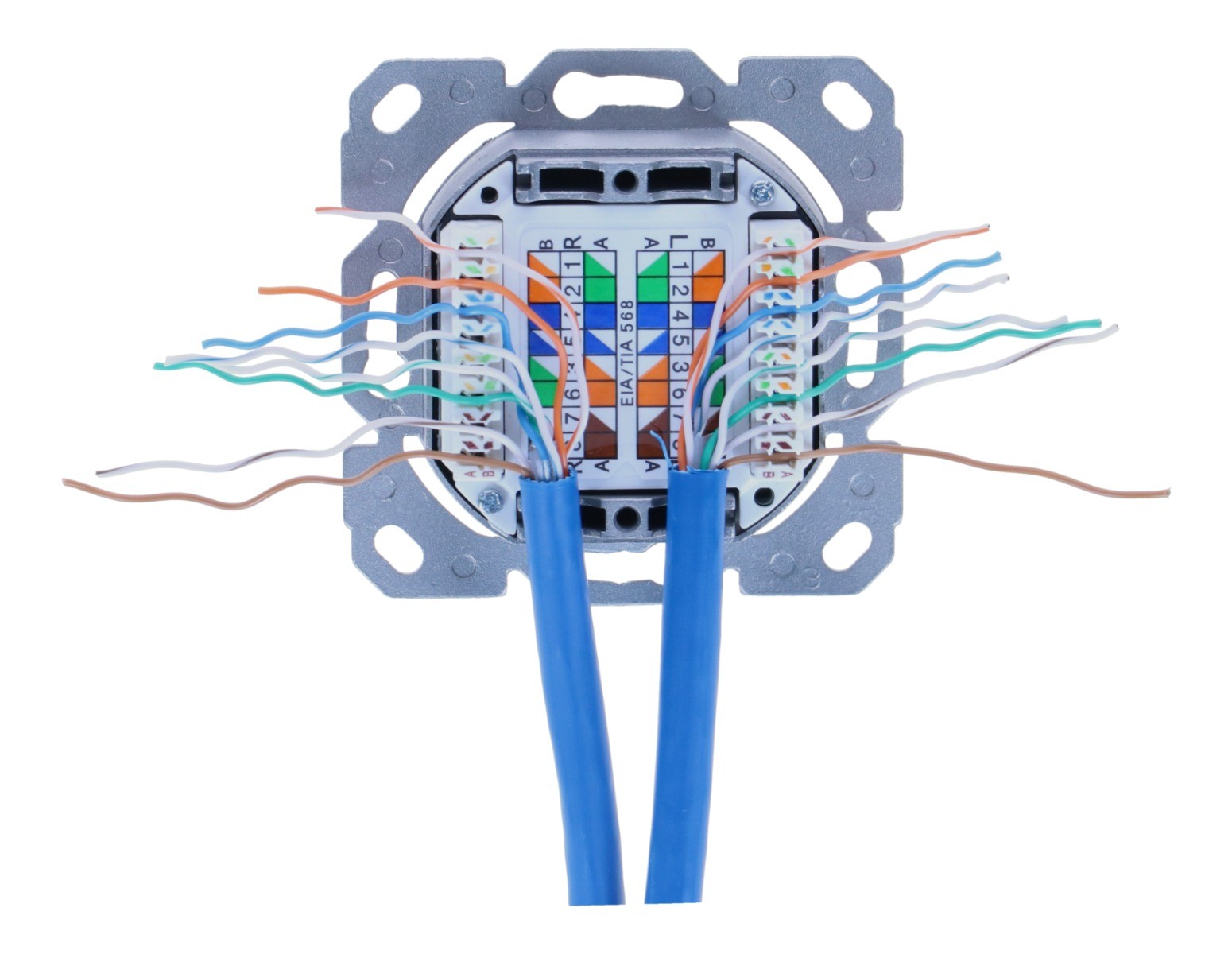

Teraz poprowadź przewody do gniazd listwy LSA zgodnie z zalecaną sekwencją kolorów (europejski standard B). Czy chcesz, aby oba porty gniazdka ściennego działały? Następnie użyj dwóch kabli UTP podczas instalacji. Postępuj zgodnie z sekwencją kolorów wskazaną na produkcie.

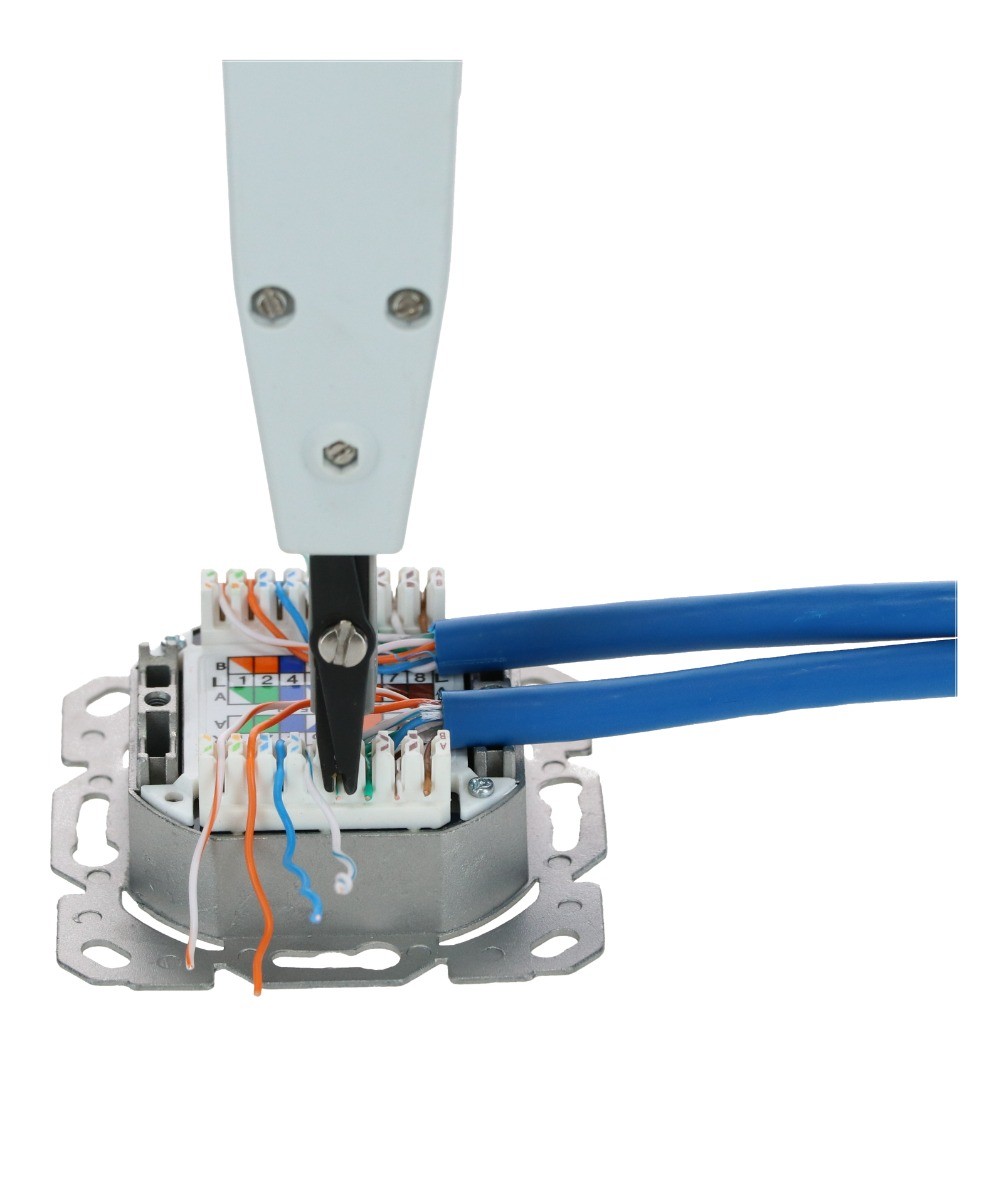

Krok 3: Zakończ instalację gniazdka ściennego za pomocą narzędzia LSA
Czy przewody w listwie LSA zostały ułożone w prawidłowej kolejności kolorów? Następnie zabezpiecz instalację, dociskając przewody narzędziem LSA. Zrób to ostrożnie i precyzyjnie. Prawidłowe zamocowanie zapewni stabilne połączenie internetowe w każdym pomieszczeniu. Upewnij się, że narzędzie LSA jest umieszczone na gnieździe ściennym, tak aby czarne nożyce przecinały przewody od zewnątrz.
Krok 4: sprawdź instalację

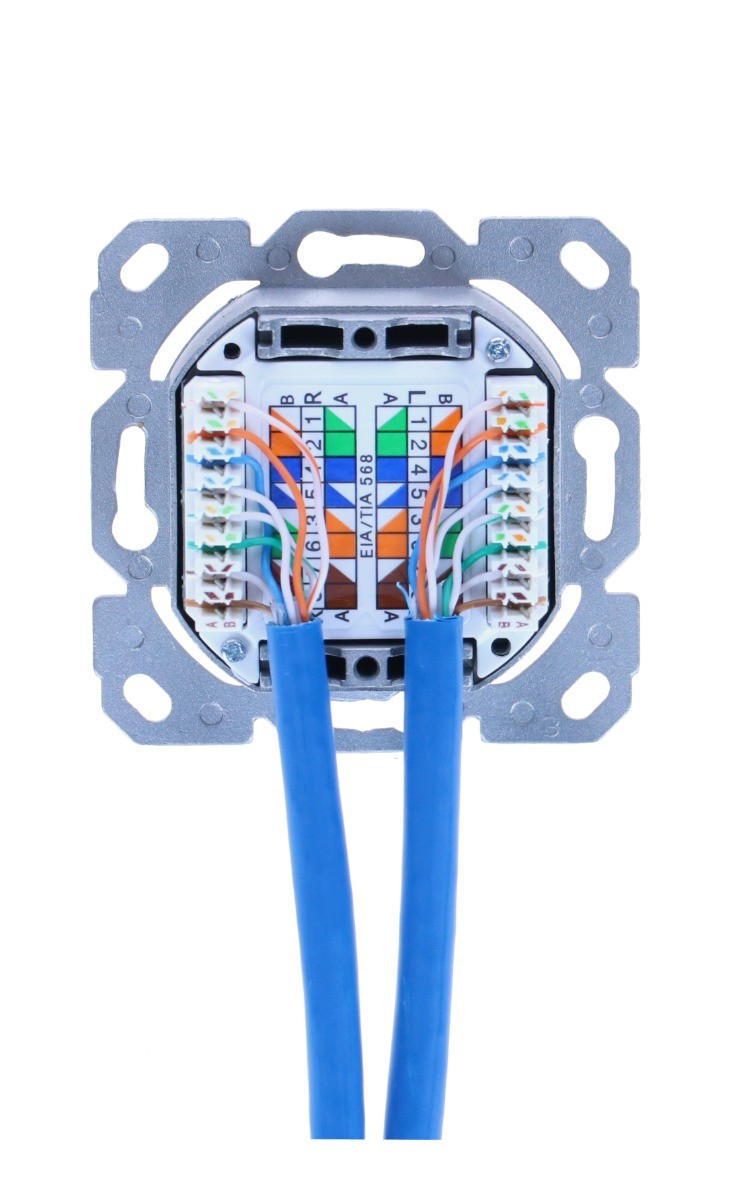

Czy instalacja wygląda jak na poniższym obrazku? W takim razie udało Ci się podłączyć kabel UTP do gniazdka ściennego! Puszka podtynkowa lub natynkowa jest gotowa do użycia!
Czy chcesz zakończyć kabel sieciowy złączem RJ45? Instrukcje znajdziesz w naszym blogu „Jak wykonać kabel UTP?”.

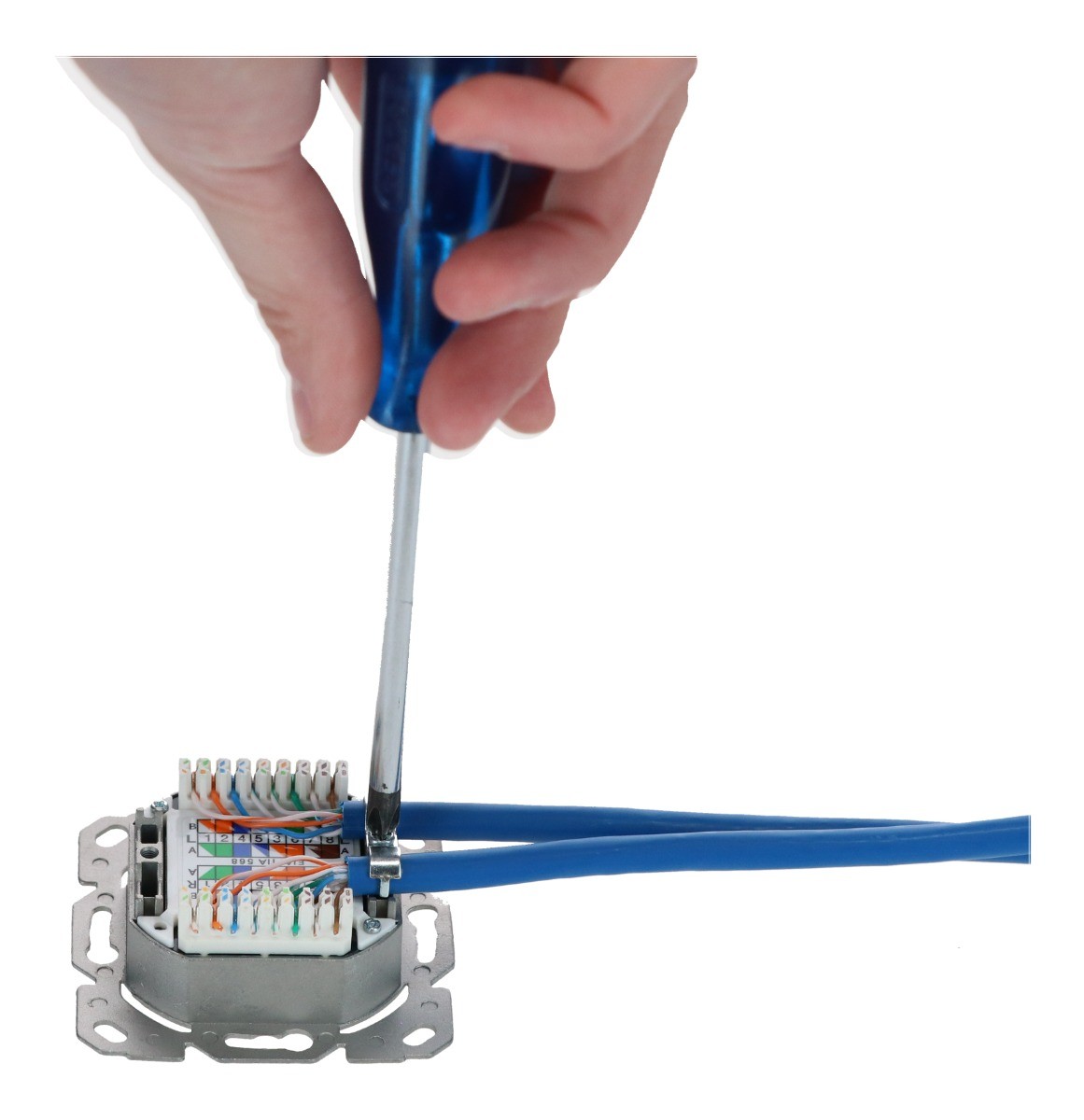

Krok 5: zamontuj zacisk kablowy
Aby zabezpieczyć kable, należy umieścić dołączony zacisk kablowy na kablach UTP.

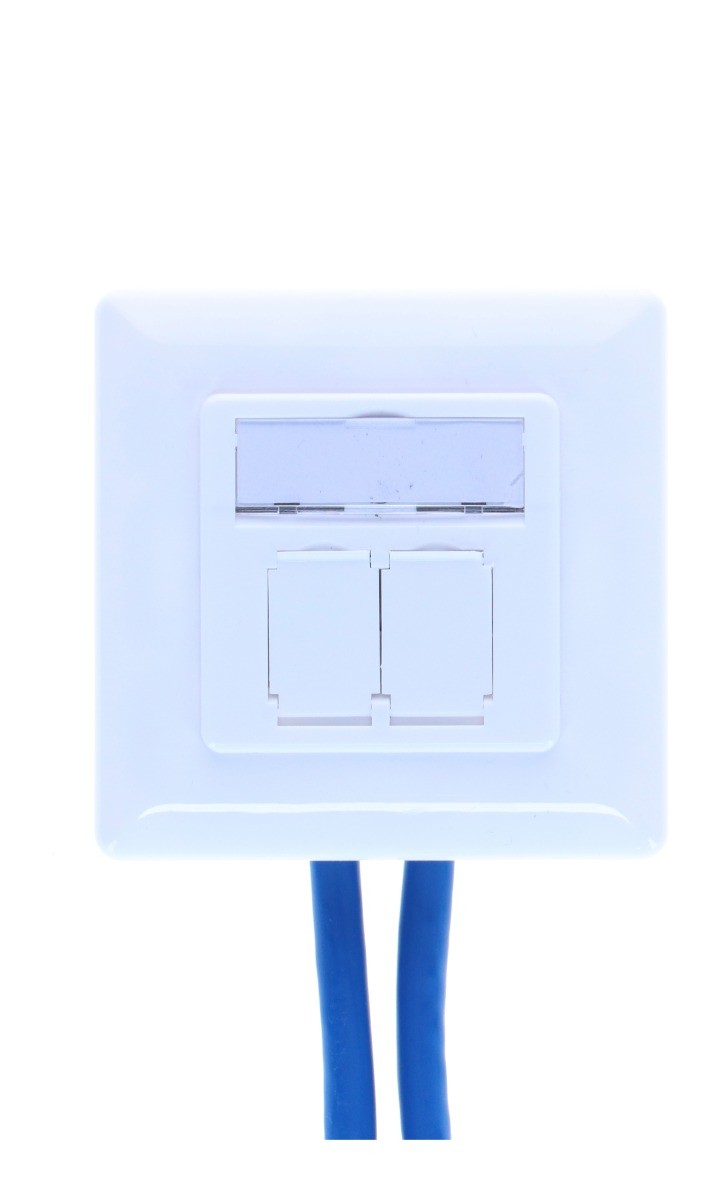

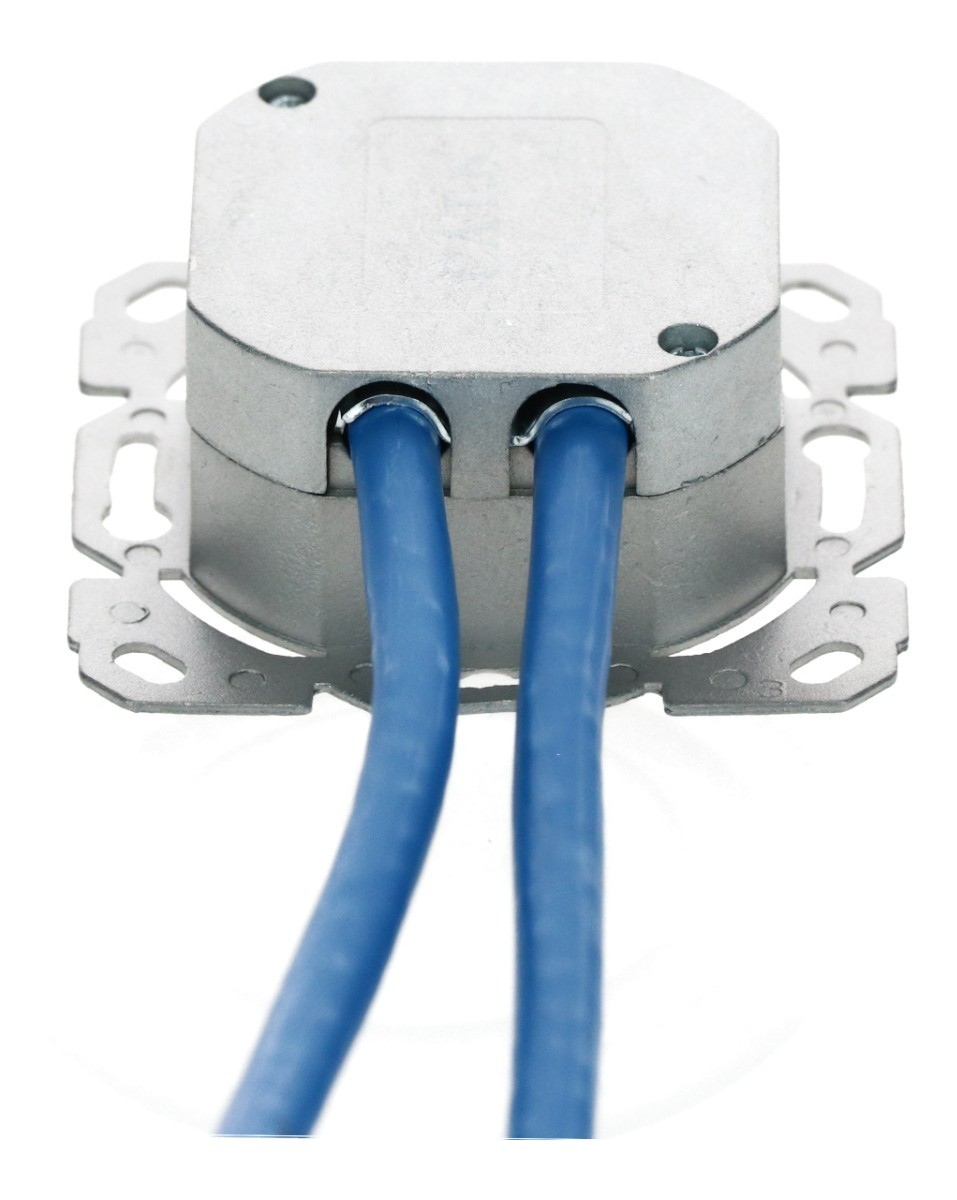

Krok 6: Zakończenie podłączania gniazdka ściennego
Po przymocowaniu uchwytu kablowego załóż z powrotem pokrywę gniazdka ściennego. Gniazdko jest gotowe do montażu w ścianie. Załóż z powrotem przednią część gniazdka ściennego.
