Podłączenie panelu krosowego jest ważnym elementem instalacji sieciowej. Za pomocą panelu krosowego podłącza się urządzenia do sieci. W tym artykule dowiesz się, jakie 4 kroki należy wykonać, aby prawidłowo podłączyć ekranowany i nieekranowany panel krosowy.
Jak działa panel krosowy?
Patch panel to płaski panel z wieloma portami z przodu i z tyłu. Służy do zarządzania kablami z różnych źródeł i kierowania ich do różnych miejsc docelowych. Na przykład, patch panel może służyć do okablowania szafy krosowniczej. Kable wejściowe są podłączone z tyłu panelu, a porty z przodu służą jako wyjścia dla kabli krosowych ze złączami RJ45, które można podłączyć na przykład do telewizora Smart TV, konsoli PlayStation lub laptopa.
Panel krosowy pozwala na łatwą organizację, śledzenie i konserwację kabli, poprawiając wydajność sieci i skracając przestoje. W tym artykule wiedzy pokazujemy, za pomocą zdjęć, jak prawidłowo podłączyć panel krosowy.
Uwaga: wygląd panelu krosowego może się różnić w zależności od kategorii (Cat 5e, 6, 6a lub 7). Może to dotyczyć również Ciebie, ale procedury są takie same dla każdego typu panelu krosowego.
Czy kable instalacyjne podłączasz do ekranowanego panelu krosowego (STP lub FTP)?
Następnie kliknij tutaj i przejdź do planu krok po kroku tego połączenia.
Krok 1: przygotowanie

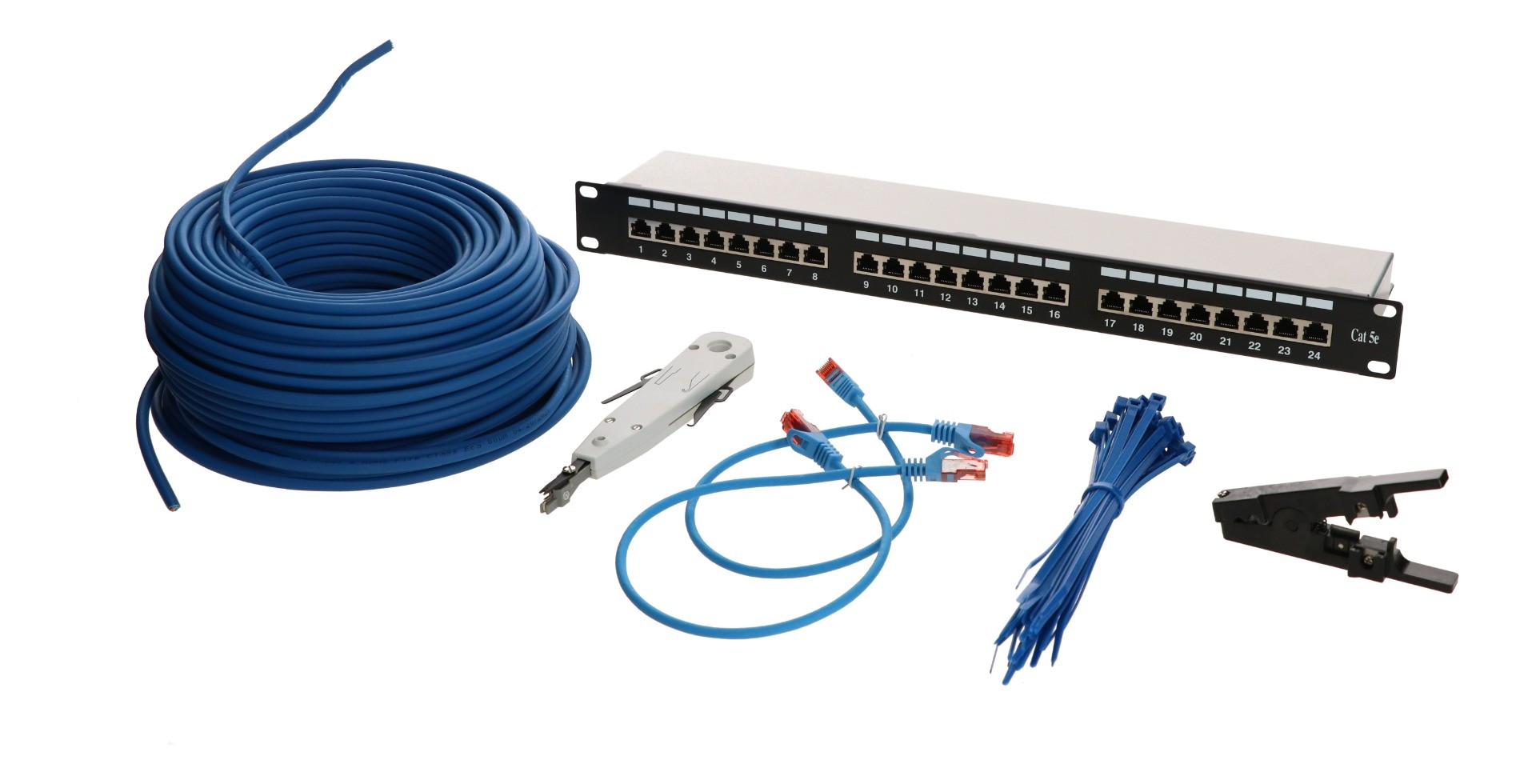

Chcesz zainstalować panel krosowy w szafie krosowej. Zbierz wszystkie niezbędne elementy na stanowisku roboczym. Będziesz potrzebować następujących elementów:
- panel krosowy UTP

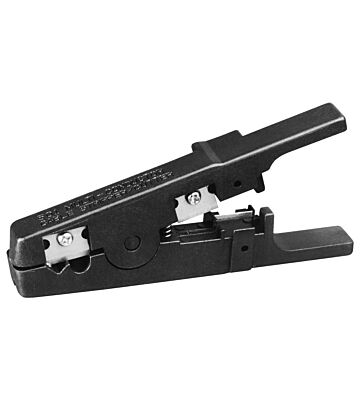

- ściągacz izolacji z kabli
- Kleszcze LSA
- Kabel UTP Danicom Cat 5e, 6, 6a lub 7 na szpuli (sztywny)

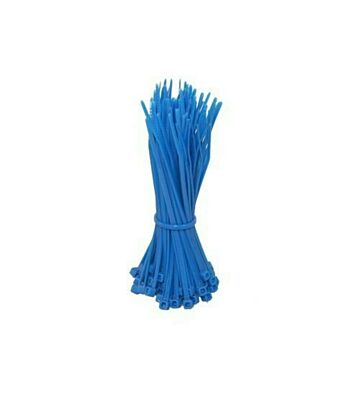

- opaski kablowe
- opcjonalnie: kable krosowe
Uwaga: upewnij się, że panel krosowy jest tej samej kategorii co instalacja i kable krosowe. Zapewni to najlepsze możliwe połączenie podczas okablowania szafy krosowej.
Krok 2: przecięcie kabli

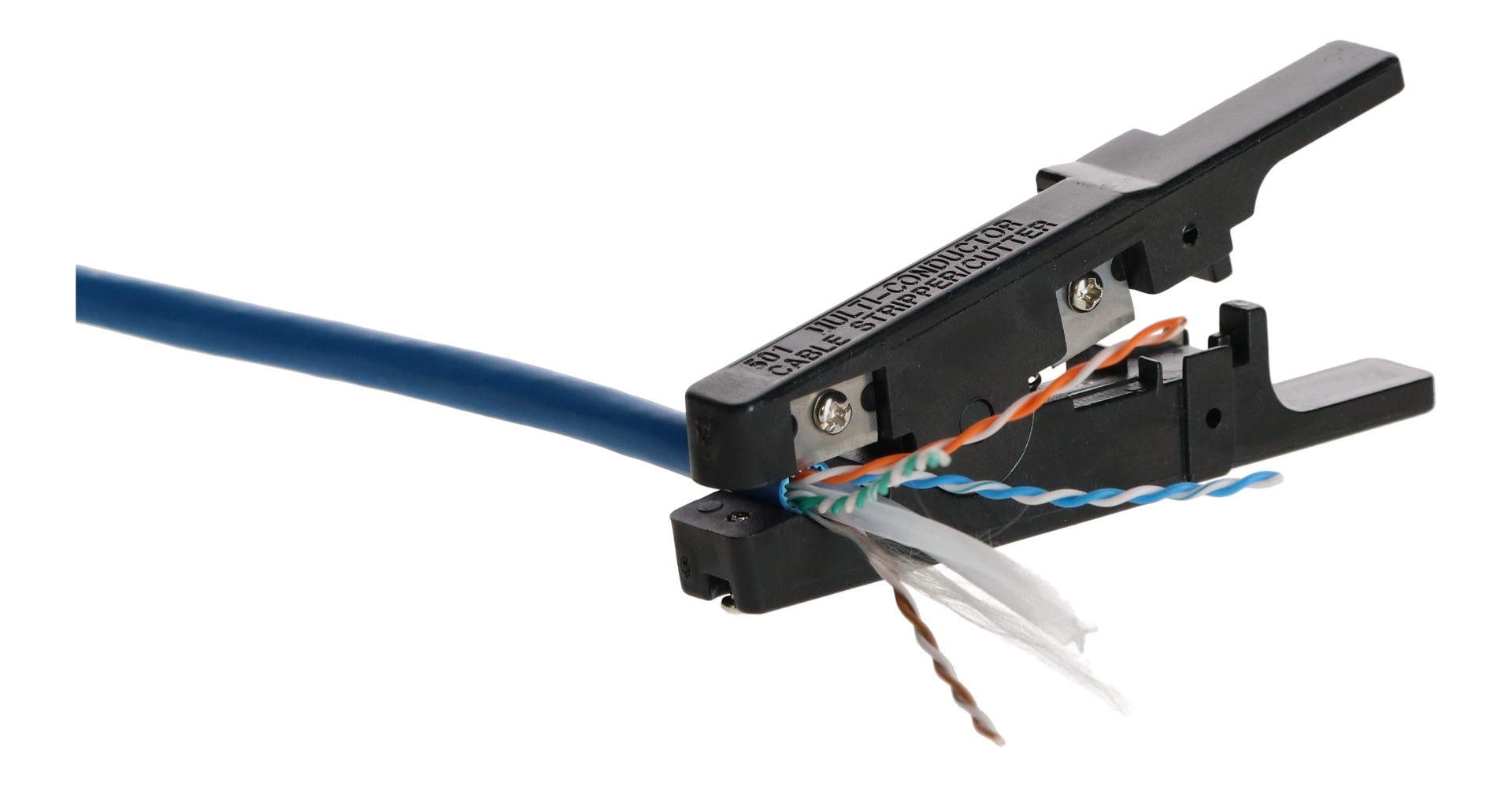

Gdy tylko zgromadzisz wszystkie niezbędne materiały w miejscu pracy, rozpocznij drugi krok: cięcie kabla. Kabel można łatwo przeciąć za pomocą ściągacza izolacji. Odwiń sztywny kabel ze szpuli, usuń izolację na długości około 6 cm, a następnie usuń nylonową żyłkę. Upewnij się, że kodowanie na kablu pozostaje widoczne. Czy pracujesz z wieloma kablami instalacyjnymi? Upewnij się, że wszystkie kable są cięte na tę samą długość.
Krok 3: Podłączanie kabla instalacyjnego
W tym kroku podłączysz kabel instalacyjny do panelu krosowego. W Europie do połączeń stosujemy normę „B ”. Norma B określa kolejność kolorów kabli. Kolejność pokazano poniżej.
Wykończenie zgodne z europejską normą B

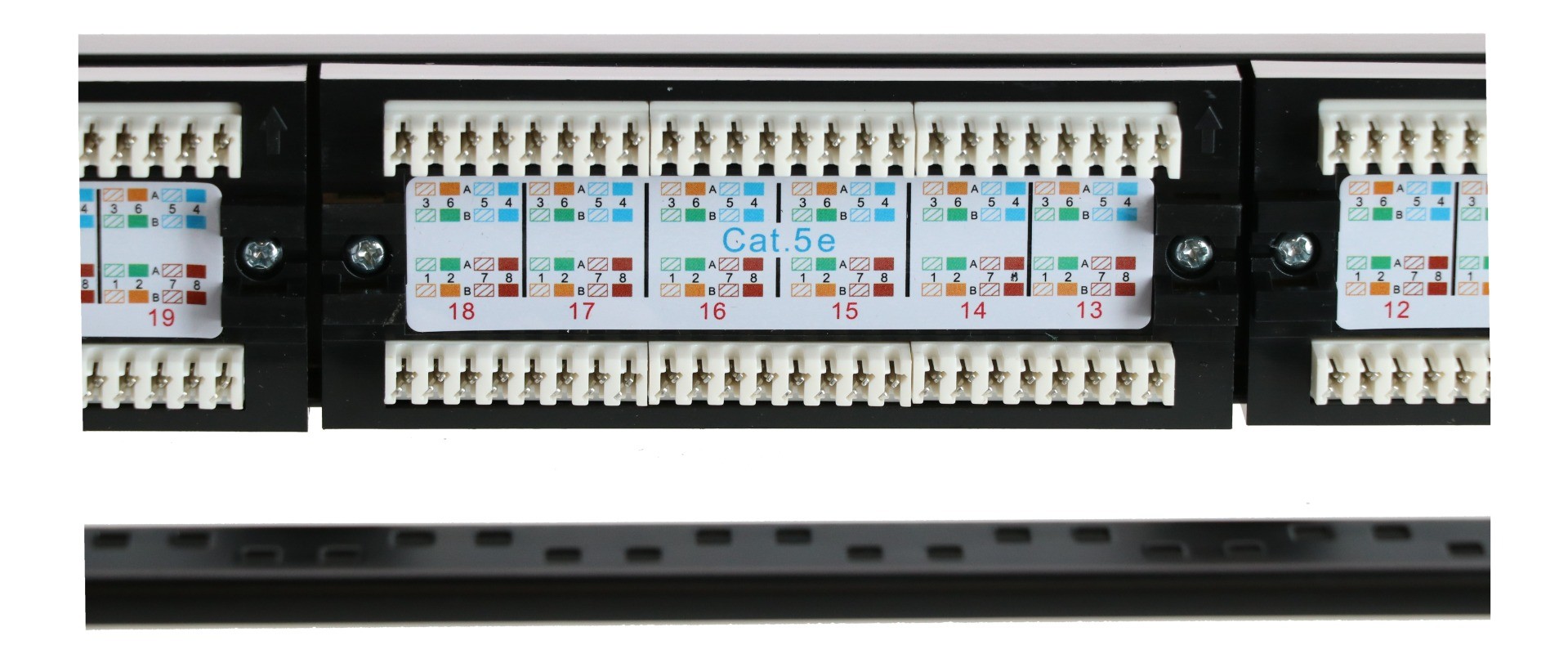

Europejska norma B ( EN 50173-1 ) zawiera wytyczne dotyczące instalacji i zarządzania sieciami. Norma ta gwarantuje wysoką jakość sieci. Ponieważ wszystkie urządzenia w Europie są podłączane zgodnie z tą normą, masz pewność, że instalacja jest bezpieczna i wykonana prawidłowo. Na panelu krosowym zobaczysz również literę „ A ”. Oznacza to standard A. Jest to inny sposób podłączenia panelu krosowego, ale nie jest on zalecany.

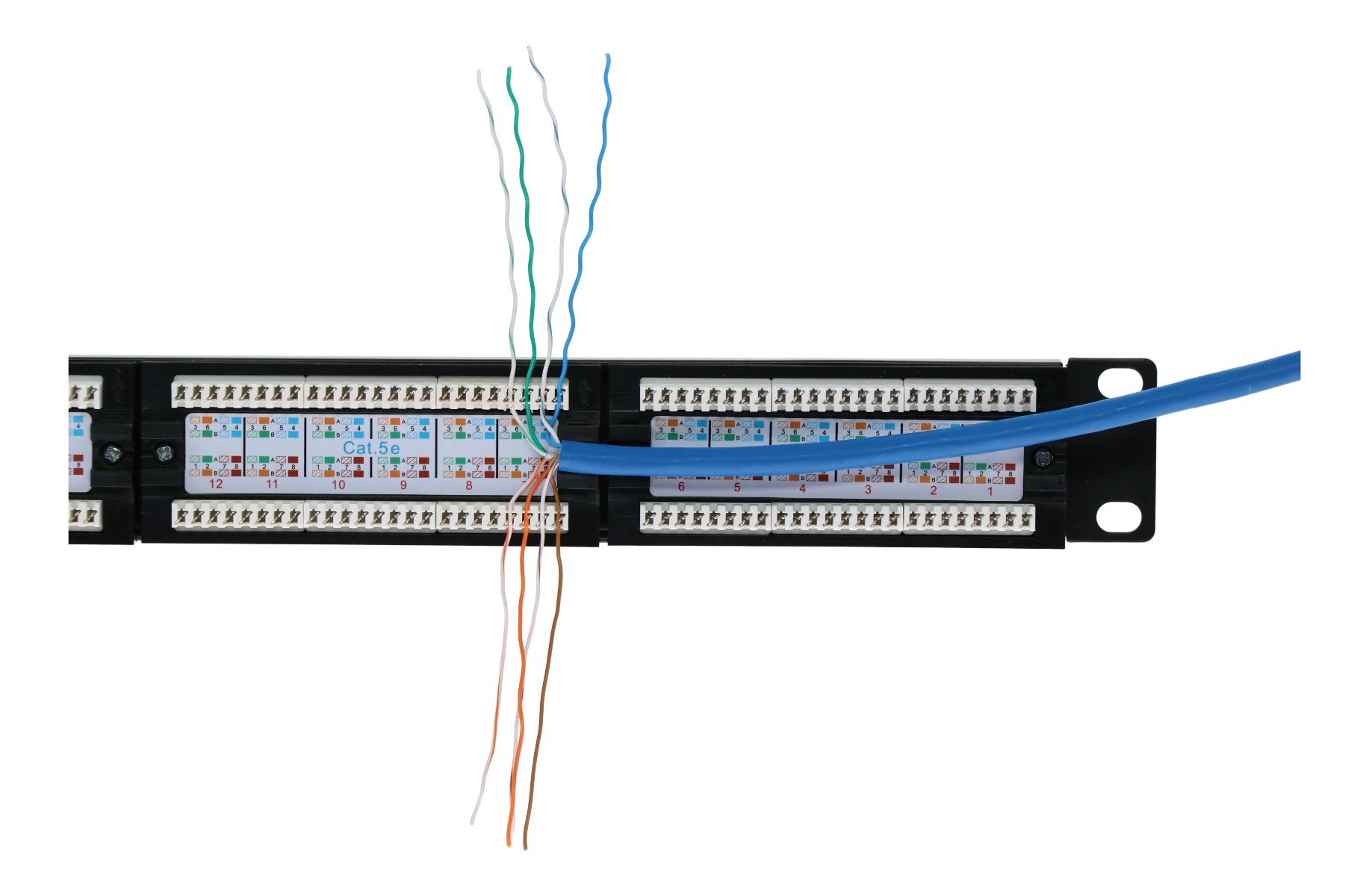

Ułóż pary przewodów w odpowiedniej kolejności kolorów w gnieździe panelu krosowego.
Czy pracujesz z wieloma kablami instalacyjnymi? Zawsze pracuj od prawej do lewej, tak aby nowe kable instalacyjne nachodziły na poprzednie. W ten sposób wcześniej podłączone kable nie będą przeszkadzać w podłączaniu nowych kabli.

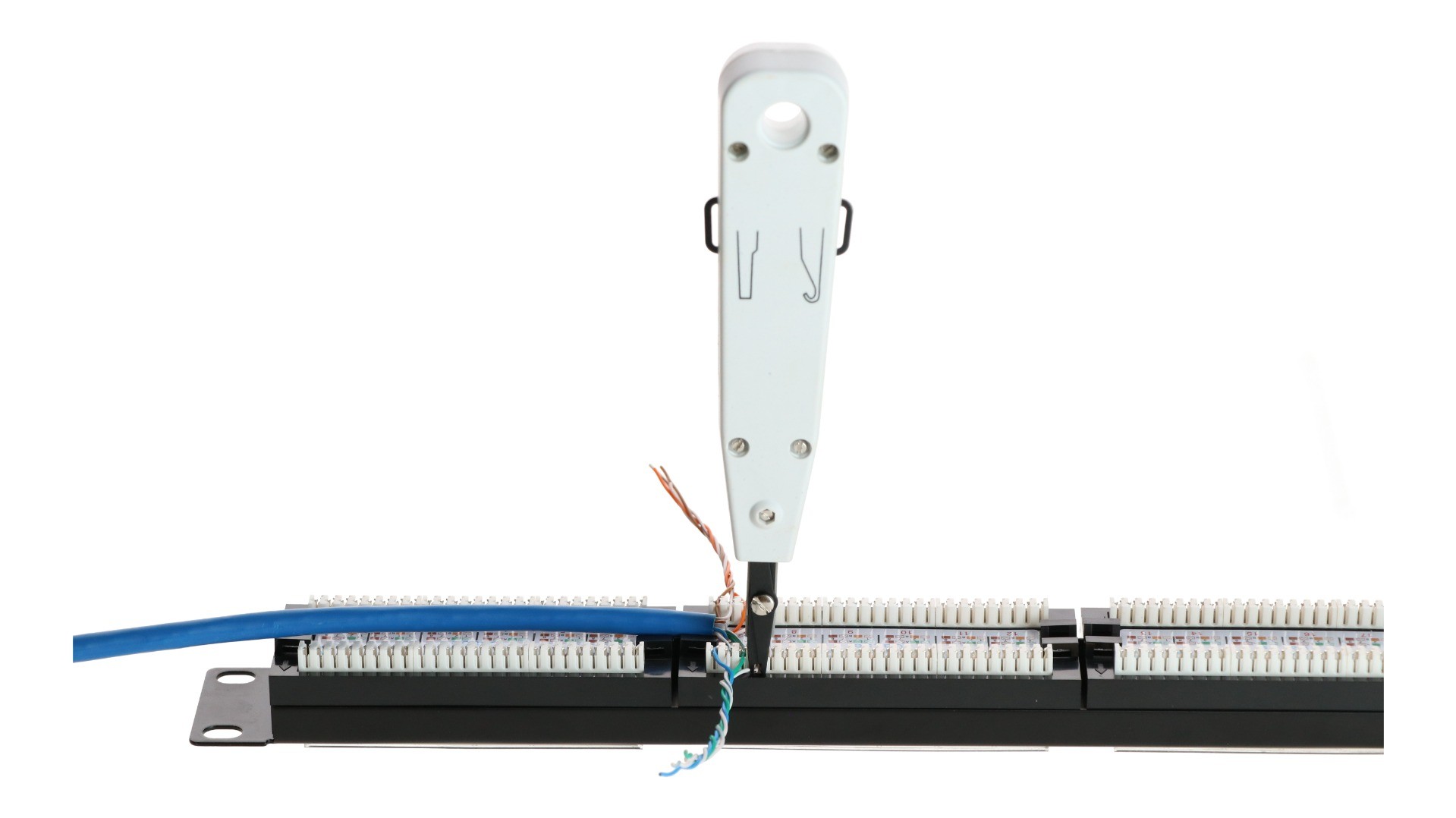

Teraz skręć nadmiar przewodów razem po stronie, po której będziesz je przecinał w następnym kroku, za pomocą szczypiec LSA .
Krok 4: wykończenie szczypcami LSA

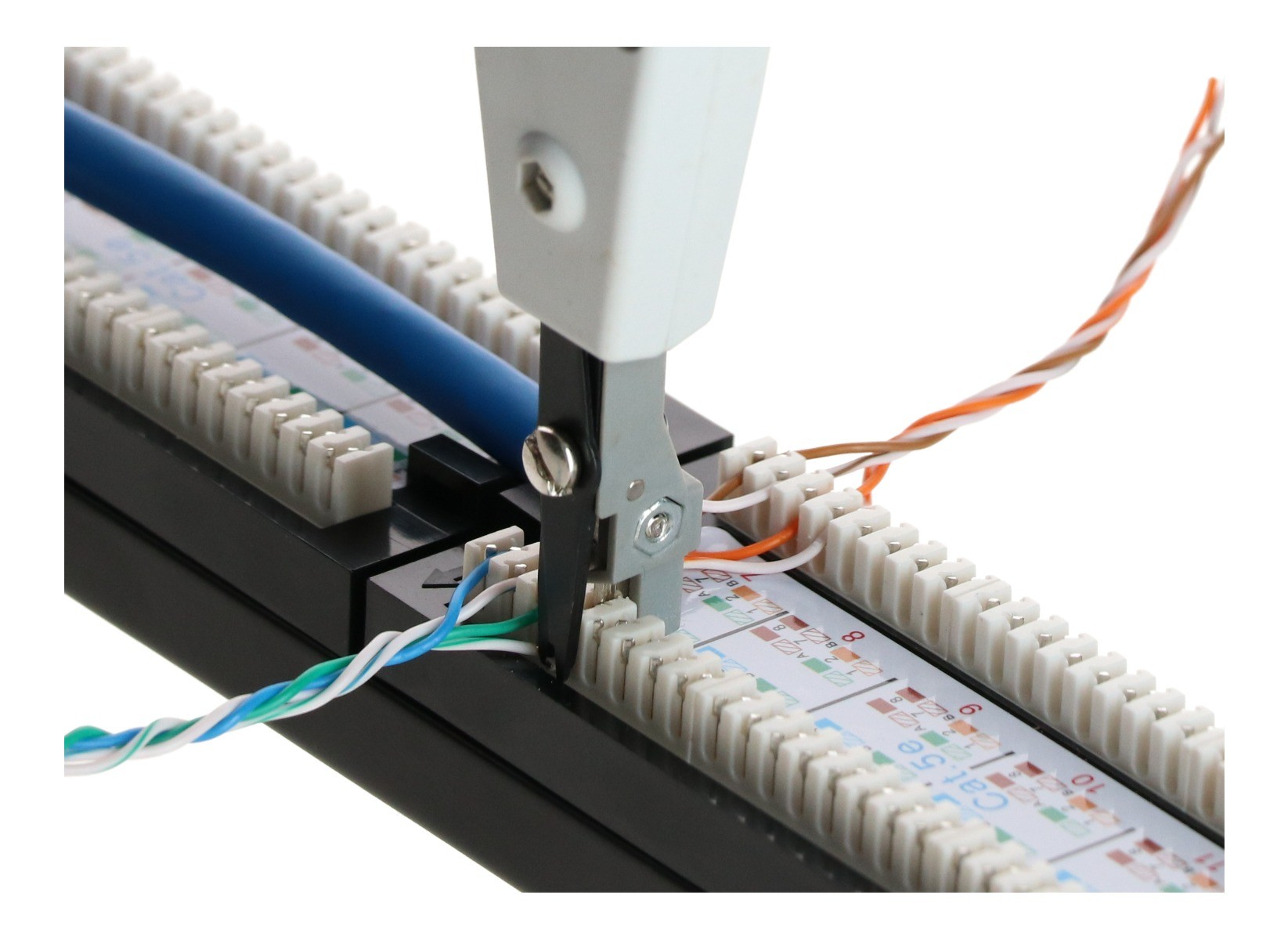

Chwyć szczypce LSA . Użyj ich, aby prawidłowo docisnąć przewody do punktów styku panelu krosowego. Zrób to ostrożnie, ponieważ zapewni to bezpieczne połączenie. Uwaga: upewnij się, że czarne nożyczki znajdują się na zewnątrz szczelin, aby przeciąć kabel instalacyjny po właściwej stronie.
Krok 5: Zabezpieczanie i wiązanie kabla instalacyjnego
Instalacja na panelu krosowym jest już prawie ukończona. Ostatnim krokiem jest staranne ukrycie kabla instalacyjnego. Można to zrobić na dwa sposoby.
1. Możesz przymocować każdy kabel osobno do tylnej części panelu krosowego. Zamocuj wiązkę kabli do dołączonego uchwytu kablowego za pomocą opasek zaciskowych.

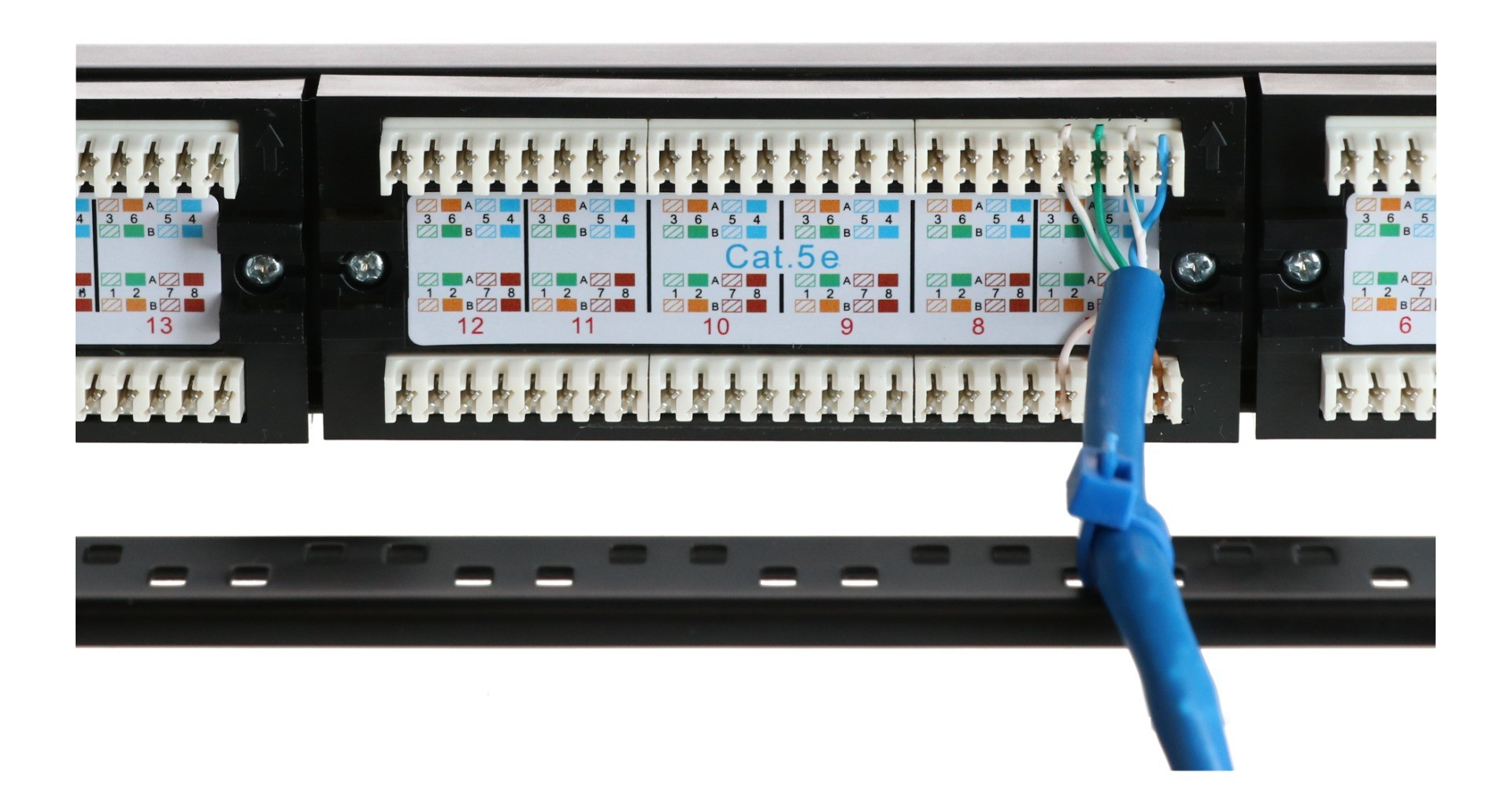

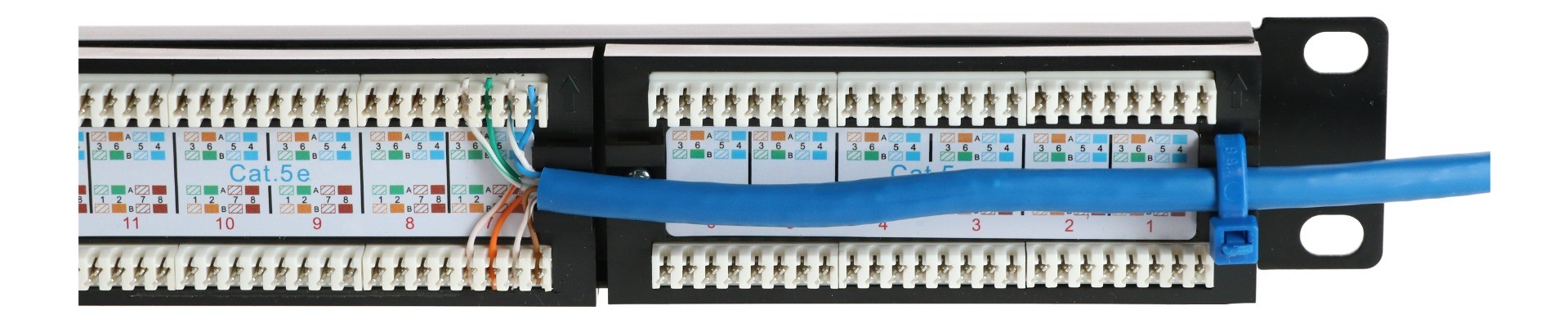

2. Druga opcja jest szczególnie odpowiednia, jeśli używasz wielu kabli instalacyjnych i chcesz je ukryć jako jeden element, na przykład w kanale kablowym. Zepnij kable razem po lewej lub prawej stronie. Następnie zabezpiecz wszystkie kable opaską kablową.
Na koniec podłącz niezbędne kable krosowe do odpowiednich portów po drugiej stronie panelu krosowego, aby nawiązać połączenie z urządzeniami. Właśnie zakończyłeś instalację kabla instalacyjnego na panelu krosowym!
Podłączanie panelu krosowego STP lub FTP
Czy zamierzasz podłączyć ekranowane kable instalacyjne i ekranowany panel krosowy? Wykonaj poniższe kroki.
Krok 1: przygotowanie
Upewnij się, że masz wszystkie potrzebne rzeczy. Będziesz potrzebować:
- panel krosowy STP lub FTP
- ściągacz izolacji z kabli
- Kleszcze LSA
- Kabel Danicom CAT 5e, 6, 6a lub 7(S)/FTP na rolce (sztywny)
- opaski kablowe
- opcjonalnie: kable krosowe
Uwaga: upewnij się, że panel krosowy jest tej samej kategorii co instalacja i kabel(e) krosowy. Zapewni to najlepsze możliwe połączenie.
Krok 2: przecięcie kabli

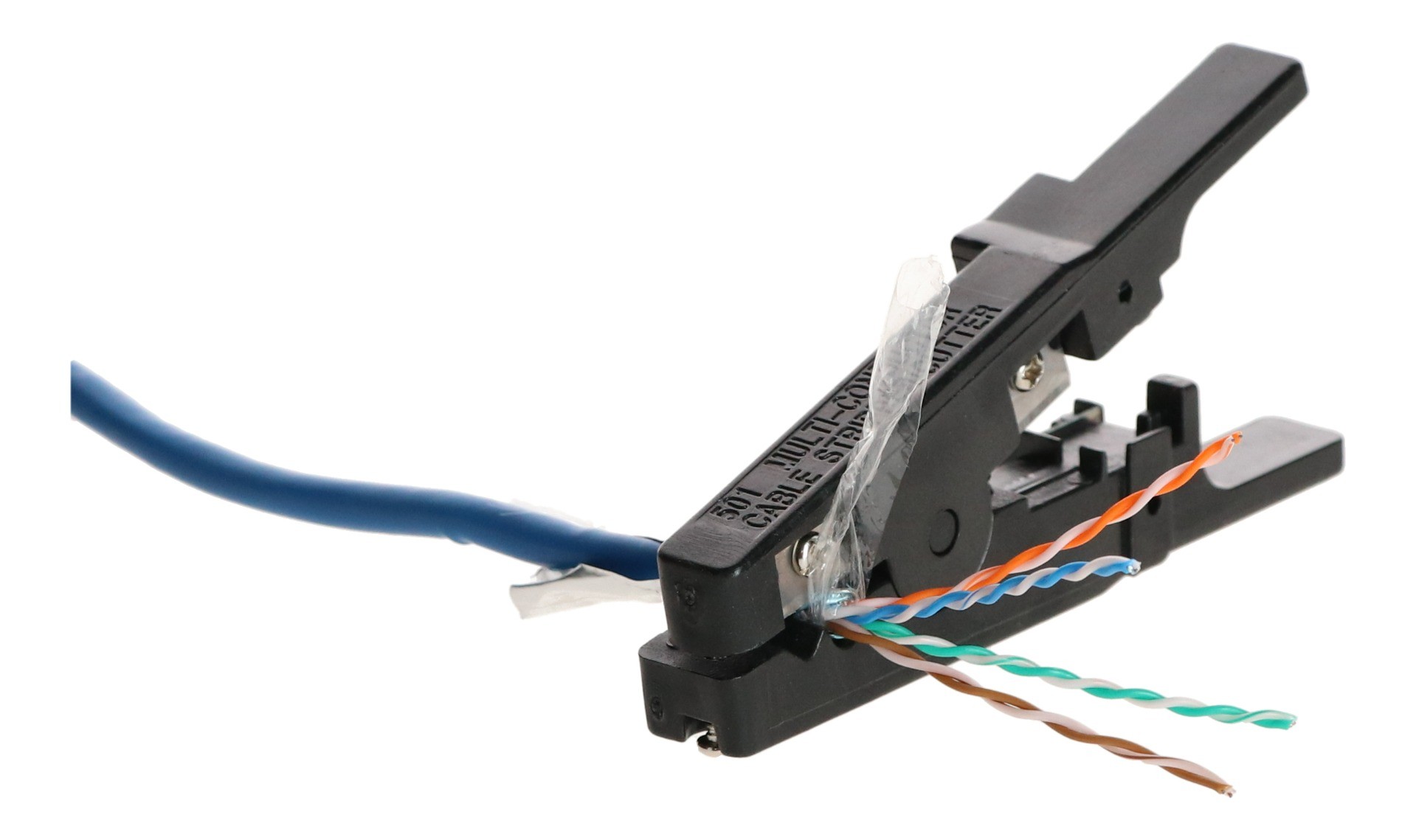

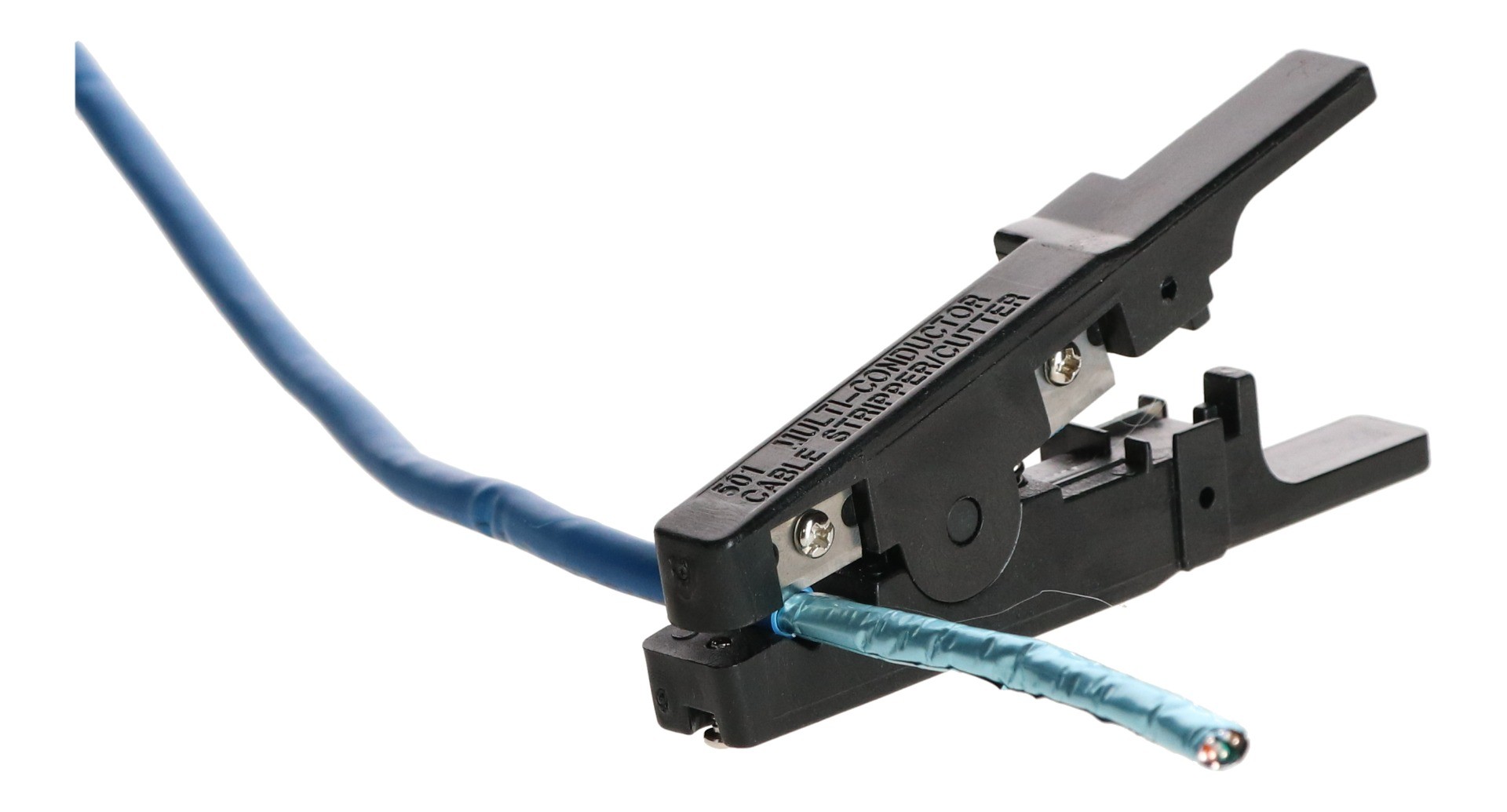

Odwiń sztywny kabel instalacyjny z rolki, usuń z niego około 6 cm izolacji za pomocą ściągacza izolacji i odchyl folię aluminiową. Następnie usuń folię plastikową (jeśli jest obecna) i owiń przewód uziemiający wokół odchylonej folii aluminiowej.
Krok 3: Podłączanie kabla instalacyjnego

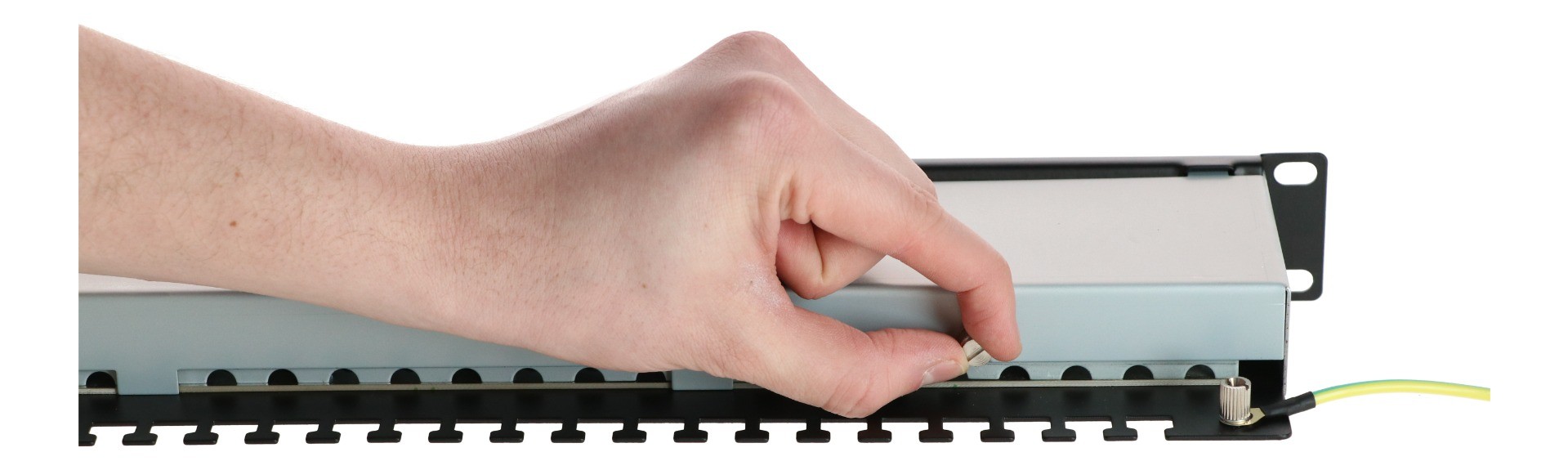

Weź panel krosowy i umieść go przed sobą tak, aby porty krosowe były skierowane na zewnątrz. Następnie zdejmij osłonę ochronną. W tym celu odkręć śruby.

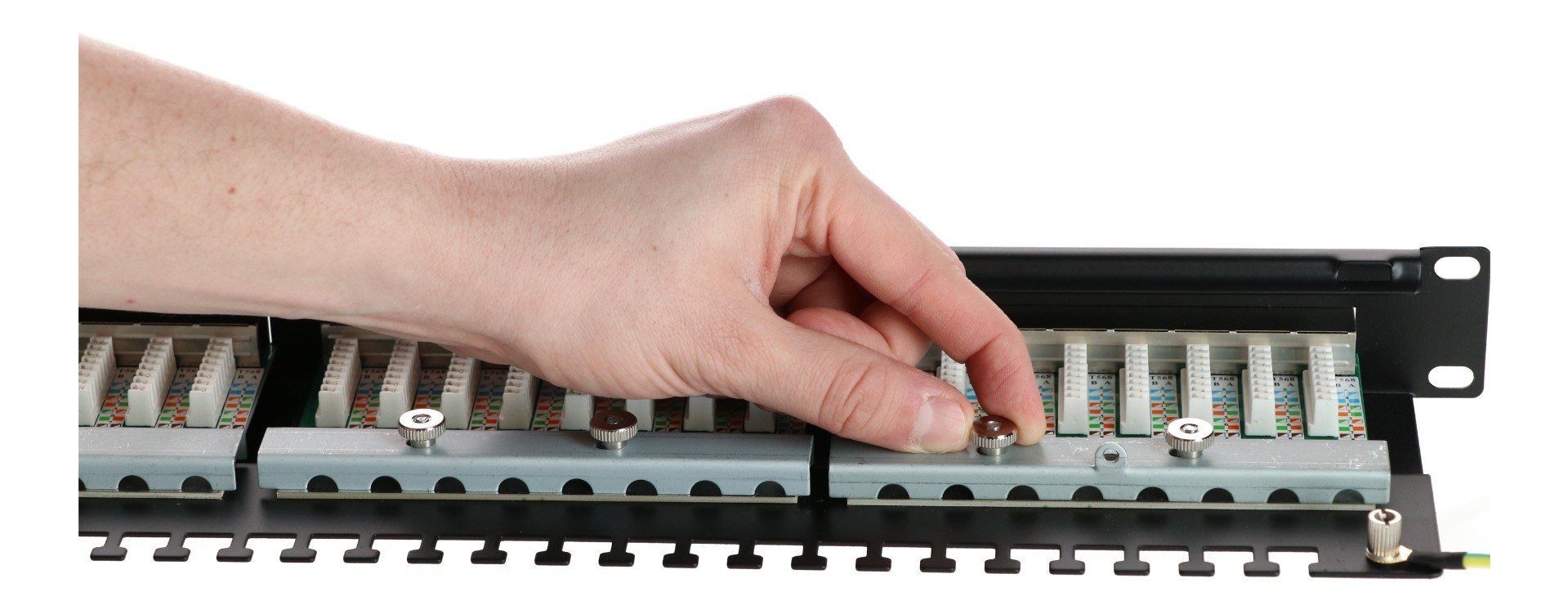

Zdejmij również zacisk kablowy.

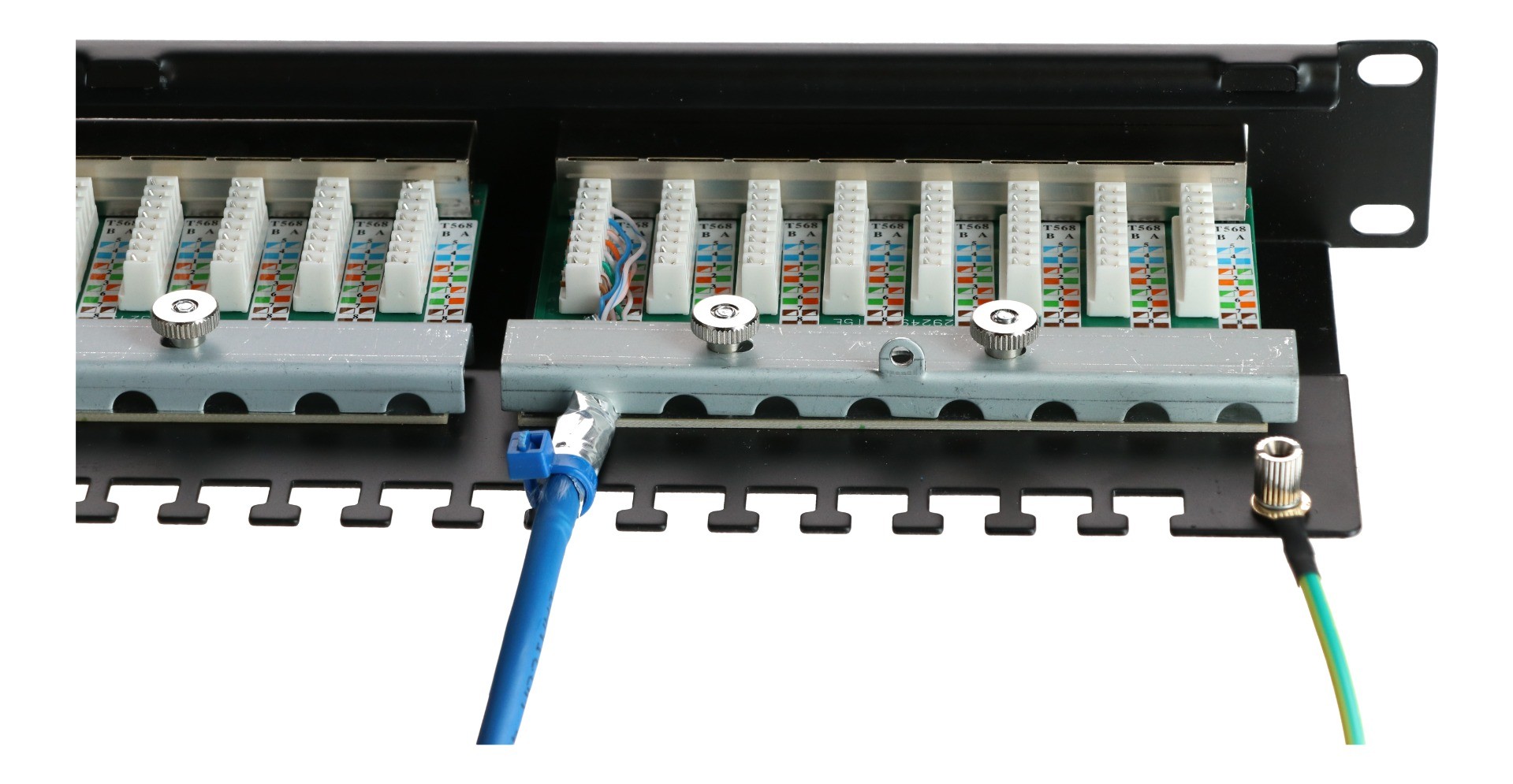

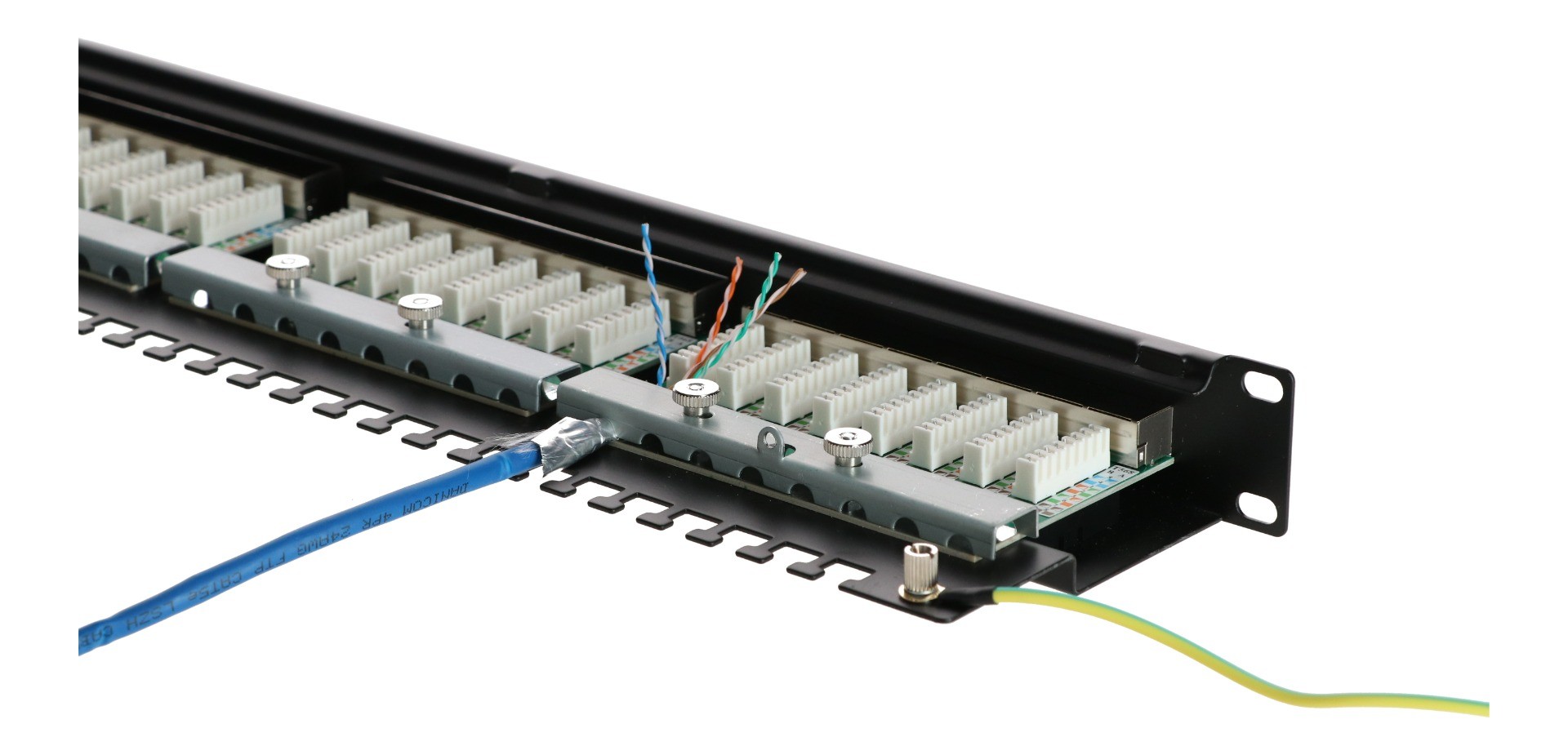

Umieść kabel z odcinkiem, wokół którego owinąłeś przewód uziemiający, pod zaciskiem kablowym i mocno go dokręć. Usuń nadmiar folii aluminiowej.
Teraz podłącz kabel instalacyjny do panelu krosowego. W Europie do połączeń stosujemy normę „B”. Norma B określa kolejność kolorów kabli. Tę kolejność można również zobaczyć na panelu krosowym.
Wykończenie zgodne z europejską normą B
Europejska norma B ( EN 50173-1 ) zawiera wytyczne dotyczące instalacji sieci. Ponieważ wszystkie urządzenia w Europie są podłączone zgodnie z tą normą, masz pewność, że instalacja jest bezpieczna i wykonana prawidłowo. Na panelu krosowym zobaczysz również literę „ A ”. Oznacza to standard A. To kolejny sposób podłączenia panelu krosowego, ale ta metoda nie jest zalecana.
Dowiedz się więcej o europejskim standardzie B i kolejności kolorów.
Krok 4: wykończenie szczypcami LSA

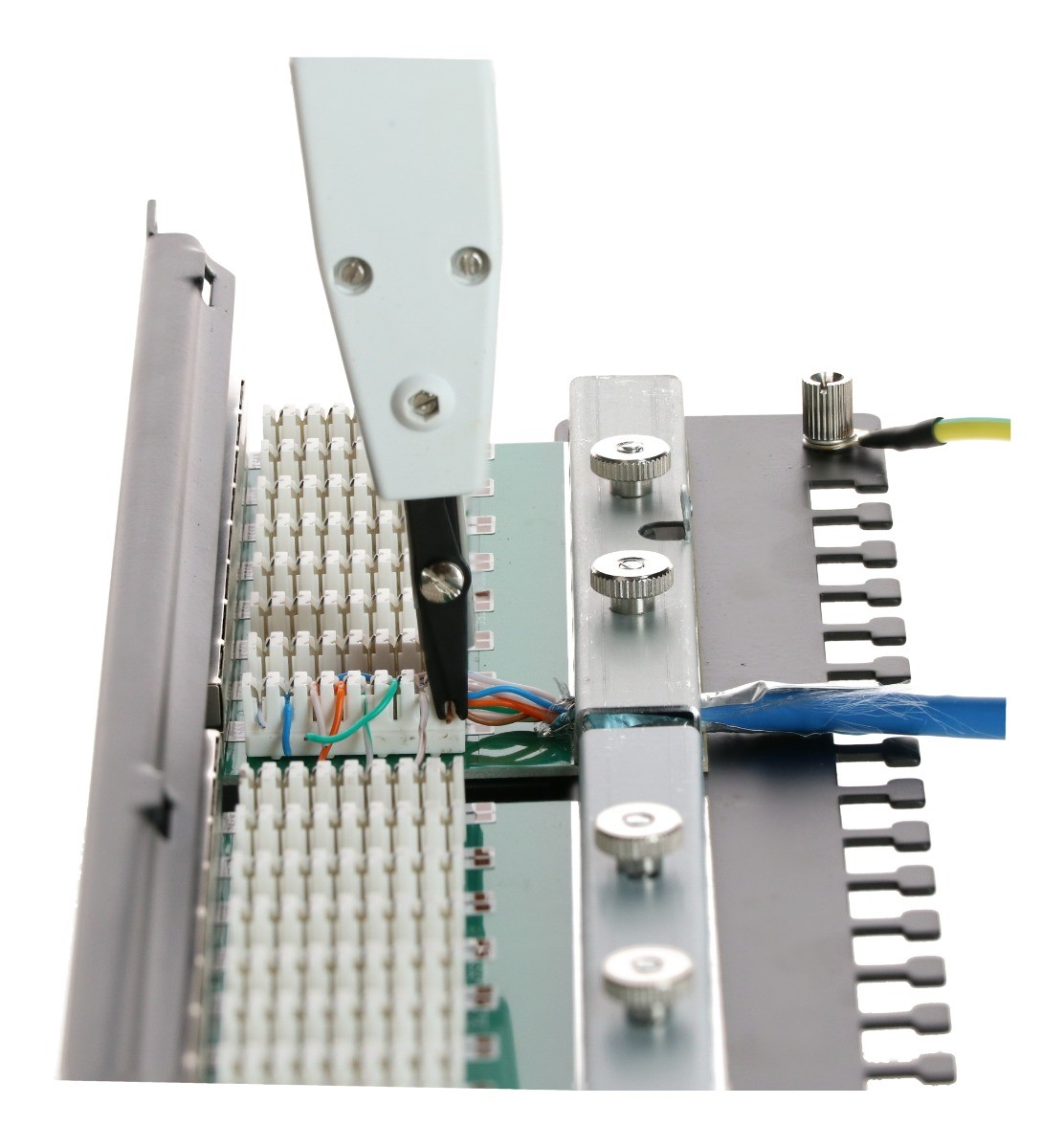

Chwyć szczypce LSA . Użyj ich, aby prawidłowo docisnąć przewody do punktów styku panelu krosowego. Zrób to dokładnie, ponieważ zapewnia to bezpieczne połączenie. Uwaga: upewnij się, że czarne nożyczki znajdują się na zewnątrz szczelin, aby przeciąć kabel instalacyjny po właściwej stronie.
Krok 5: Podłączanie kabla instalacyjnego

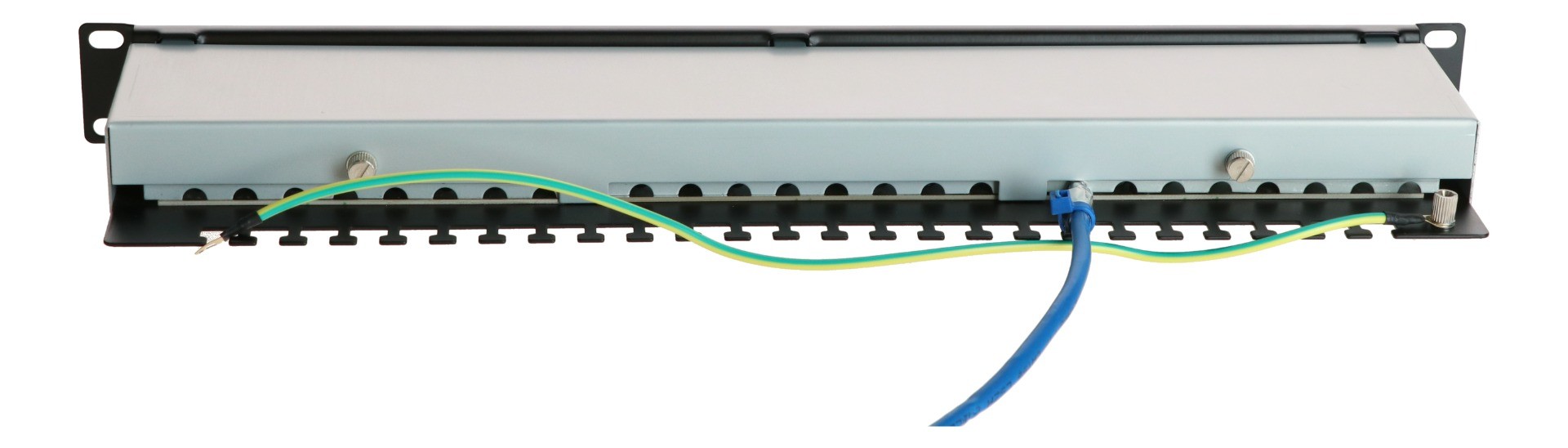

Następnie zabezpiecz kabel opaską kablową i przykręć pokrywę. W razie potrzeby możesz podłączyć przewód uziemiający do punktu uziemienia w panelu krosowym.
Teraz załóż z powrotem osłonę ochronną na panel krosowy.
Na koniec podłącz niezbędne kable krosowe do odpowiednich portów po drugiej stronie panelu krosowego, aby nawiązać połączenie z urządzeniami. Właśnie zakończyłeś instalację kabla instalacyjnego na ekranowanym panelu krosowym!
